根据美国国防部的资料，用电使您的大脑飞起来可以使新手变成专家-诸如此类。将电流应用于大脑-称为经颅直流电刺激（tDCS）-获得了美国DARPA的资助国防部等等。而且您可以用大约10美元的零件，简单的工具和一些焊接经验来构建自己的产品。
tDCS 将来自9v电池的小电流施加到大脑。这种刺激被证明可以增强人类的认知能力。（如果您对此持怀疑态度，请收听NYC Radiolab的一集，标题为“ 9 Volt Nirvana"）。将这种电流施加到大脑的不同部位可以使用户暂时（有时是永久）认知增强。研究表明，tDCS还可以治疗抑郁症，焦虑症和作为冥想辅助工具。大脑中最著名的部分-所谓的F3区域-在特定的学习类别中提供高达40％的改善。不幸的是，对神经可塑性，脑功能等方面的长期影响仍然未知。
脑部增强的途径仍然充满危险-由错误的能力和未知的长期影响而来人工神经刺激自担风险使用本指南！我不能过分强调用户在构建自己的tDCS设备时要行使最高安全性。请阅读本文底部有关“电极放置"的部分。
它可以杀死您吗？
在60年代，美国海军水手用9V电池进行了实验-事故中，他将正极和负极穿过皮肤表面，然后将其连接到9V电池上。事实证明，血液（含铁）几乎没有电阻。作为生物，我们的身体像电路一样导电。我们的许多内部器官都从大脑接收电流。直流电会破坏该信号，导致心脏衰竭。
此外，我们对tDCS对人类生理的长期影响一无所知。当9V电池的电流施加在舌头上时根本没有多少电流，但内部施加是致命的。

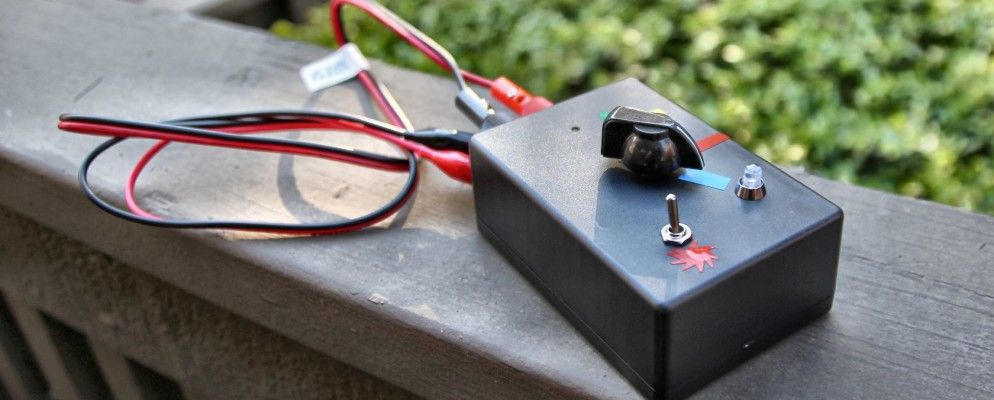

步骤0：Inthinkerator MK。我设计了
我们在本指南中构建的tDCS设备Inthinkerator MK。我来自Reddit / r / tdcs用户Kulty。 Kulty设计的开放源代码性质使我们可以借用和修改它。
在我看来，作为业余爱好者，设计看起来不错。它具有短路保护，比Foc.us（我们对Foc.us的评论）之类的其他商业设备更为安全。使用适当的构建技术，产生短路的风险非常低。请记住，该设计没有保修，并且可能会炸伤您的大脑–警告。

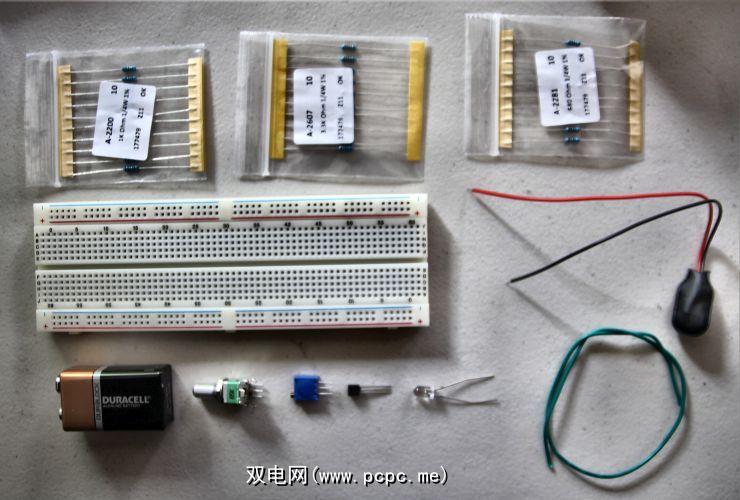

步骤1：所需的零件
零件的总成本应在10到20美元左右，但是您还需要一些基本工具，如电子项目。
第2步：布置面包板
首先在面包板上测试电路，确定零件是否正常工作，电路是否正确–您将不需要所有部分呢。请注意，我们使用220欧姆的电阻作为模拟皮肤接触的测试负载。
部件插入的确切孔没有太大关系-着眼于完成电路。如果不确定使用面包板，请务必先阅读电子项目指南所需的初学者技能。
完成后，您可以将电池连接器连接到9v电池并将其插入正极和负轨，位于面包板的侧面。如果一切正常，您应该会看到LED灯亮起。如果不起作用，请重新分析电路以确保其接线正确。

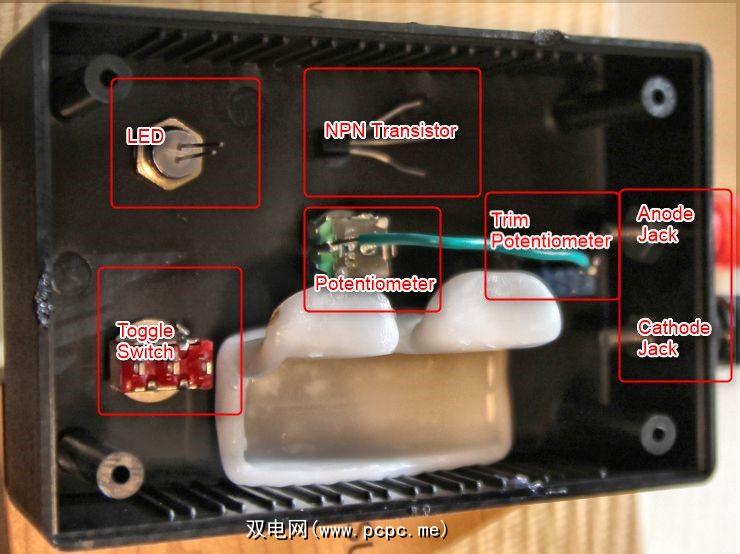

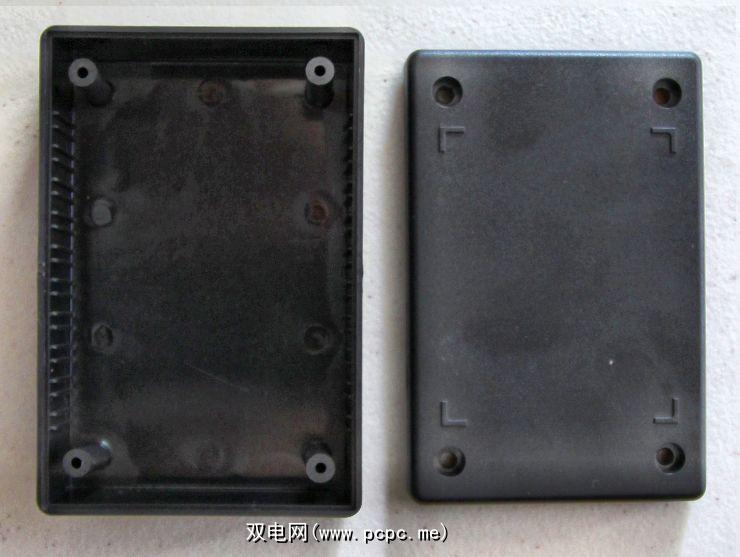

第3步：布置项目框
现在，将项目框放在并标记位置使用标记的以下组件：

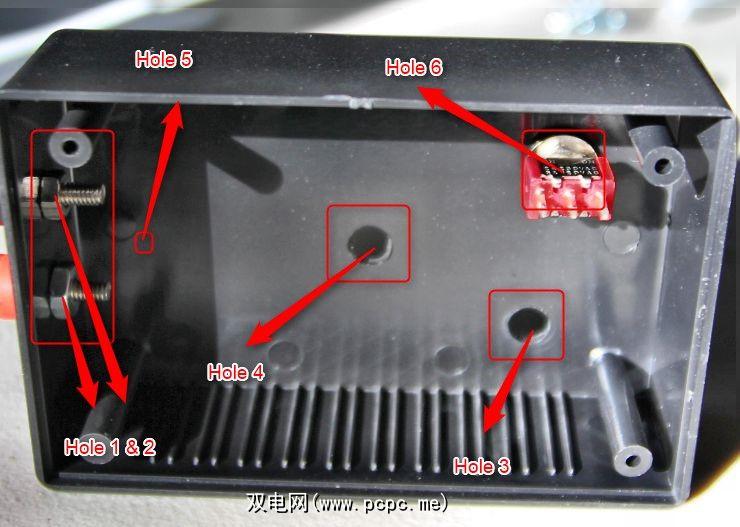

第4步：钻孔
您将需要钻六个孔。我建议从外壳内部而不是外部进行钻孔。另外，在移至下一个孔之前，请确保您的组件确实合适。
步骤5：组件的放置在框中
两个香蕉插头都位于项目框的顶部。此步骤无需太多努力。只需在盒子顶部钻两个孔，然后取下插头上的螺母并插入。然后，您将使用凸耳螺母将设备拧紧到位。唯一的例外是NPN晶体管和微调电位器，您可以将它们热粘合到位。
NPN晶体管：请确保将其圆形部分朝上放置，
Trim电位计：您将要用黄铜刻度盘刺穿外壳上的孔来放置它。将微调电位器放入机壳时，请确保使用表耳将黄铜表盘固定好。将凸耳拧入黄铜刻度盘后，将其推入项目框的孔中。

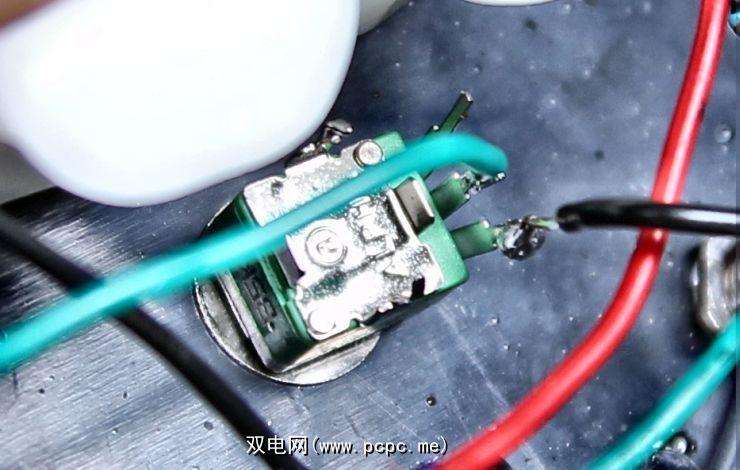

步骤6：电位器
在电位器的三个销钉中，您将将绝缘电线焊接到其中两根。将中等长度的导线焊接到中心引脚。然后将短线焊接到外部引脚。

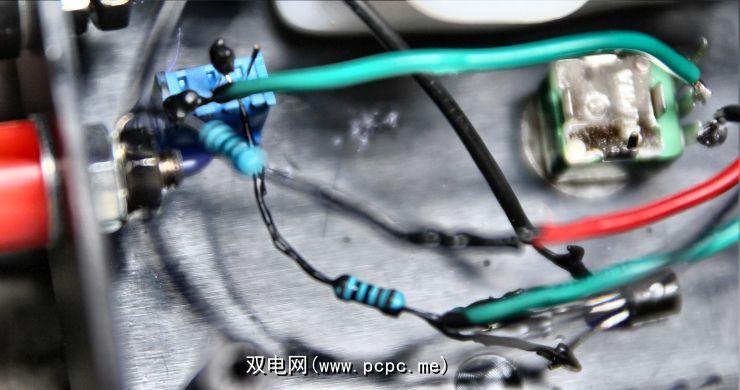

步骤7：微调电位器
再次，您将仅使用两个引脚。将中心引脚焊接到1k欧姆电阻。您会注意到，在下图中，我已经将其连接到NPN晶体管的发射极引脚上。
然后将导线焊接到电位计的中心引脚上，并将其焊接到外部调整电位器上的引脚。您可能需要弯曲其中的一些插针以便于使用。不要将调整电位器的引脚弯曲太多。轻微弯曲不会对其造成伤害-过度弯曲会导致引脚折断。
步骤8：NPN晶体管
NPN上有三种引脚晶体管： Collector ， Emitter 和 Base 。每个引脚对应一个不同的焊接连接。您将要确定引脚正确接线，否则电路将无法正常工作。您还需要确保NPN晶体管的平坦面朝下。

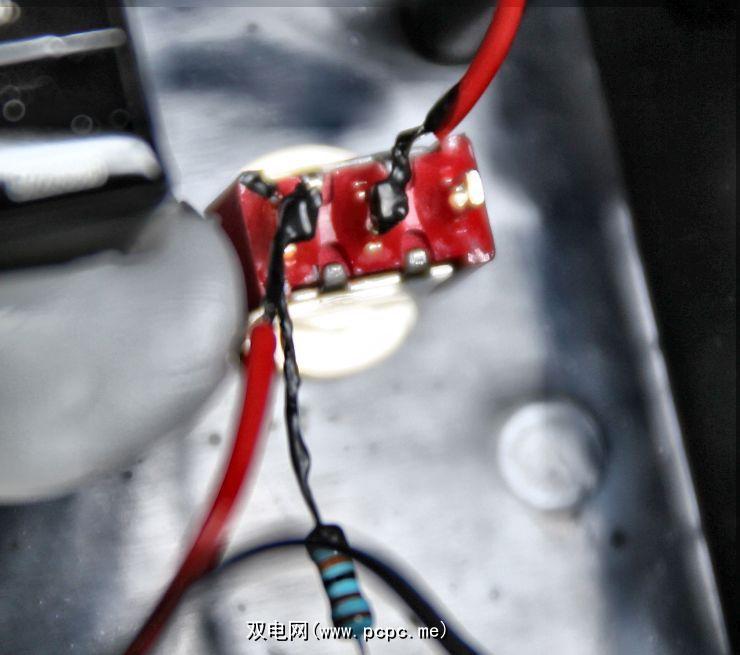

步骤9：拨动开关
您需要将三根导线焊接到拨动开关上。拨动开关的每个插针均为矩形，中间有一个孔。您可以将电线穿过孔，以帮助焊接。在开始与拨动开关的连接之前，请先插入一根长线线，然后将其一端与 680欧姆电阻器相连。与几乎所有物理连接一样，您将它们焊接在一起。
在左侧（外部）引脚上，您将焊接两部分。首先，取出电线/电阻器（如上所示）并将其焊接到拨动开关的外部引脚上。其次，将3.3k电阻器焊接到左侧（外部）引脚。与单独焊接相比，同时焊接两者要容易得多。
然后将红色（正）9v电池连接器焊接到切换的中心引脚上切换。切记在完全完成操作之前不要连接电池。
步骤10：LED
LED有两个引脚。大多数LED使用长引脚指定正极连接器。这意味着短路针为负。如果接线不正确，电路的设计将阻止LED点亮，但电路仍会导通电流。
负极（ short ）引脚连接到引脚上。电位计的侧面（不是中心引脚）。从电位器的外部引脚上取短线，并将其焊接到LED的中间。在引脚的顶部，焊接9V电池连接器的负极（黑色）线。
在正极引脚上，将连接焊接到NPN晶体管的基极引脚（中央引脚）。在LED正极引脚的中间，焊接拨动开关上的3.3k电阻器。

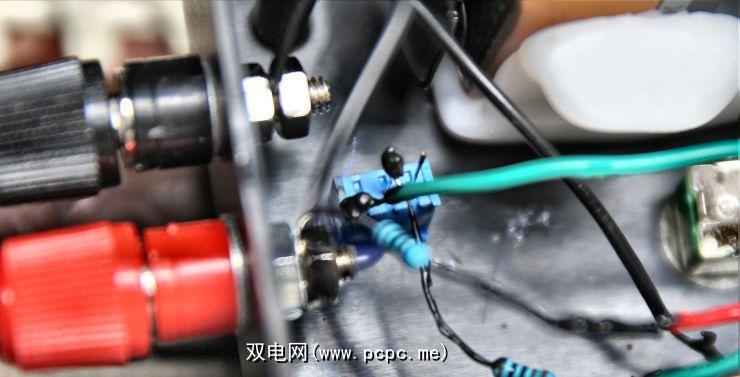

步骤11：阳极和阴极
将电阻器/导线的电阻器端，已经焊接到拨动开关的外部销上，然后将其拧紧到阳极香蕉插头中。您可以使用螺母将其拧紧，而无需焊接。只需将电阻器的电线紧贴在第一个接线片上，然后拧紧第二个接线片，直到它与第一个接线片紧密接触。
从NPN晶体管的集电极引脚上取中等长度的绝缘线，然后将其拧紧到

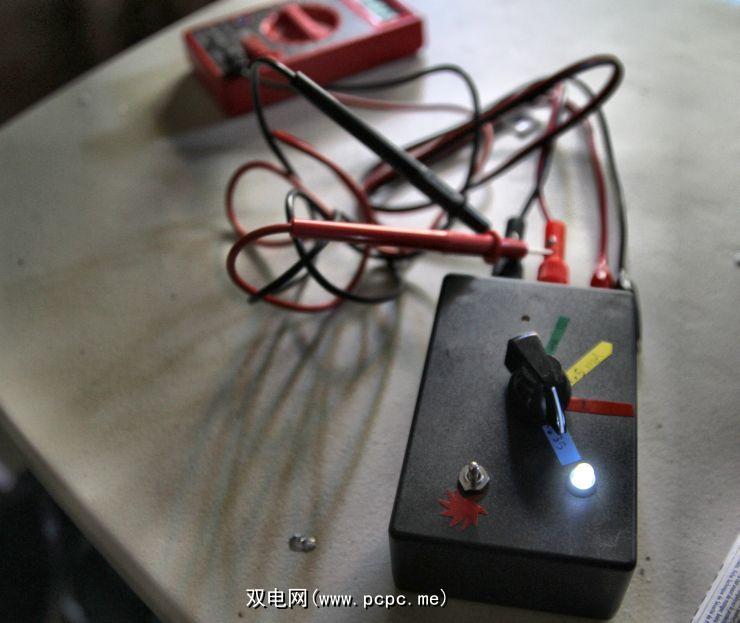

第12步：测试tDCS设备
此阶段需要一个万用表和一个小的珠宝商的平头螺丝刀。测试不会花费很多时间。您会注意到，在电极连接器（插入香蕉插孔的地方）的底部有两个孔。这些可以用来测试设备的电输出。
Inthinkerator的最大输出为2毫安。我建议将电位器的刻度盘一直向右（顺时针）旋转并测量输出。如果它超出指定的2mA，则必须使用调整。电位计来微调输出。
就可以了！完整的tDCS设备的制造成本约为10美元。但是，除非有合适的电极将 Inthinkerator 固定在头上，否则您将无法使用它。您可以购买现成的电极或自行建造。请记住，盐水浸泡的海绵最容易部署，因为它们会通过头发传导。但是，如果您只想尝试，凝胶电极可提供低成本（且低可重复使用性）。
我发现（又一次）来自Reddit用户Kulty的一种DIY解决方案，使用了一些海绵布和铝
我不会涉及电极放置，但是可视化电极去向的最佳网站之一是tDCSPlacements和Reddit / r / tDCS。
我还应该注意一些“蒙太奇"或电极放置可能会给患有脑部异常的人带来严重的健康问题。如果您有癫痫病史，请勿使用任何tDCS。如果您有大脑植入物，例如金属板，则类似：不要使用tDCS。它可以杀死你。此外，大脑的某些部分可能会以较低的速度运转，特别是阳极附近的区域。
