您需要了解哪些不同的计算机电缆类型?

计算机电缆不堪重负。有太多的标准,缩写和术语需要知道。您的硬盘需要IDE还是SATA? USB Type A,Type B和Type C有什么区别? DisplayPort和Thunderbolt到底是同一回事吗?

最后,像您和我这样的消费者不得不独自学习所有不同的电缆类型。如果有一个单一的信息来源可以突出显示不同类型的计算机电缆之间的重要细节,那岂不是很好吗?

您来对地方了。这是从显示器电缆到网络电缆,您可能会在家里发现的最常见的计算机电缆连接器类型的概述。

USB(通用串行总线)

USB连接是世界上所有计算机连接器类型中最普遍的一种。几乎每个计算机外围设备(键盘,鼠标,耳机,闪存驱动器,无线适配器等)都可以通过USB端口连接到计算机。

USB不断发展,这意味着有多个USB版本:

  • USB 1.0 可以以高达1.5 MB / s的速度传输数据。
  • USB 2.0 可以以高速传输数据最高可达60 MB / s,并与旧版USB兼容。
  • USB 3.0 可以以高达625 MB / s的速度传输数据。它与以前的USB版本兼容。
  • USB 3.1 可以以1.25 GB / s的速度传输数据。它与USB的早期版本兼容。在撰写本文时,USB 3.1是市场上最常见的类型。
  • USB 3.2 可以以高达2.5 GB / s的速度传输数据,但仅当使用USB-C连接。它与以前的USB版本兼容。
  • USB 4.x 是未来的规范,它将以最高5 GB / s的速度传输数据,但仅在使用USB时-C连接。它将于2019年中发布,并与USB 3.2和USB 2.0兼容。

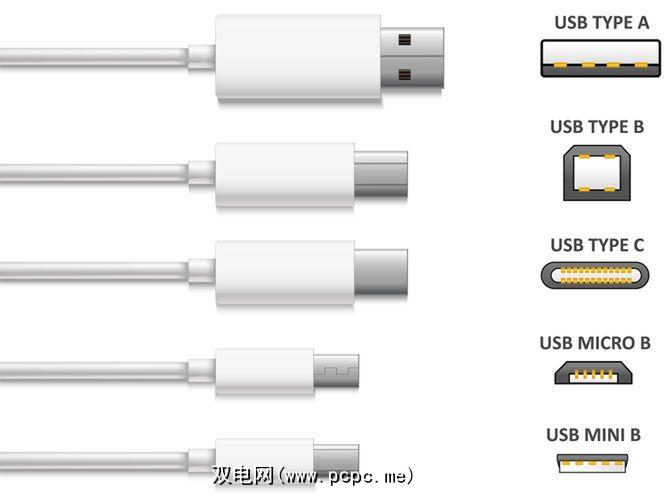

  • USB连接也有几种“形状":

  • Type A 支持USB 1.0,USB 2.0,USB 3.0,USB 3.1。
  • 类型B 支持USB 1.0,USB 2.0,USB 3.0,USB 3.1。
  • Type C (即 USB-C )支持USB 3.1,USB 3.2,USB 4.x。
  • Mini 支持USB 2.0。
  • Micro 支持USB 2.0。
  • 注意:如果您购买的是一种USB类型的适配器,另外,数据传输速率将受到两个端点与连接在一起的两个设备之间最慢的连接的限制。

    注意:Mini-USB和Micro-USB变体最常用于较小的便携式设备,例如PDA,电话和数码相机。标准USB连接器通常用于易于插拔的设备,例如外部硬盘驱动器,键盘和鼠标。

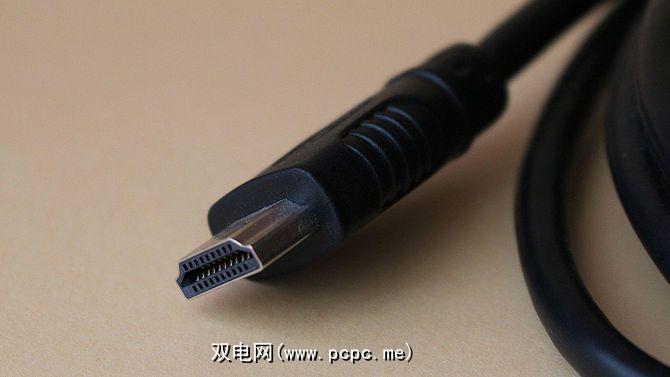

    HDMI(高清晰度多媒体接口)

    高清晰度广播现已成为高质量视频的标准。与仅发送视频信号的VGA和DVI不同,HDMI一起发送视频和音频信号。这些信号是数字的。因此,HDMI仅与较新的设备兼容。 (了解有关视频电缆类型的更多信息!)

    HDMI连接有五种类型:

  • Type A 是最受欢迎的类型。该连接器可以通过其公头上的19个针进行识别。类型A与单链路DVI-D连接兼容。
  • 类型B 比类型A大,在公头上有29个针脚。 B型与双链路DVI-D连接兼容。
  • Type C(微型)是一种19针连接器,最常用于便携式设备(如便携式摄像机和数码相机),这是您永远不会看到的。 。
  • D型(微型)也有19个引脚,外观类似于Micro-USB电缆。它主要用于移动设备,包括智能手机和平板电脑。
  • Type E 更大,具有锁定机制。它主要用于汽车应用。

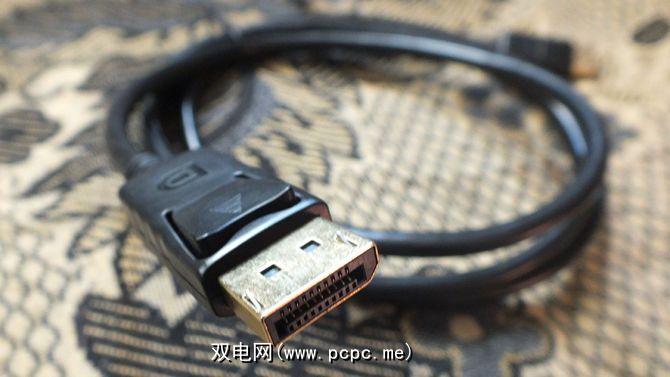

  • DisplayPort

    与HDMI一样,DisplayPort是一种媒体接口,可同时传输视频和音频信号,并旨在替代VGA和DVI。如今,DisplayPort主要用于将设备(例如计算机)连接到显示器,因此您只能在其他显示器电缆类型中看到它。

    DisplayPort有多种版本,但是所有DisplayPort电缆都是与所有DisplayPort设备兼容。速度将受设备和电缆之间支持的最低DisplayPort版本的限制。查找以下DisplayPort电缆认证:

  • RBR(降低的比特率):最高810 MB / s。
  • HBR(高比特率) ):最高1,350 MB / s。
  • HBR2(高比特率2):最高2700 MB / s。
  • < strong> HBR3(高比特率3):最高为4,050 MB / s。
  • DisplayPort与使用适配器的HDMI和USB兼容。还有 Mini DisplayPort ,主要用于2011年之前发布的旧版Apple设备。

    Thunderbolt

    Thunderbolt电缆用于将外部设备连接至一台电脑。它们主要用于2011年及以后发布的Apple设备中。有关Apple设备的电缆,适配器和端口的更多信息,请查阅我们的帮助指南。

    Thunderbolt 1 Thunderbolt 2 电缆使用相同的连接器作为Mini DisplayPort,所有Thunderbolt 1和Thunderbolt 2连接都与Mini DisplayPort连接兼容。

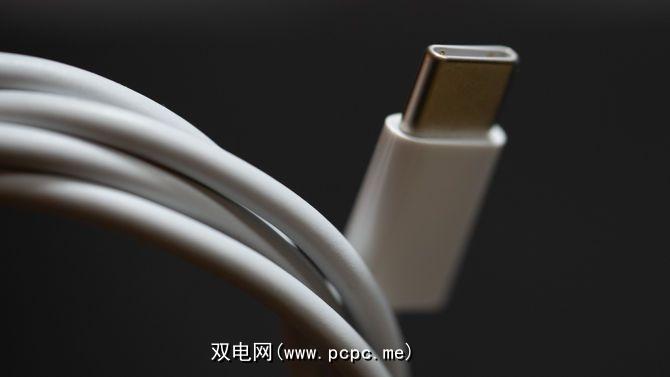

    Thunderbolt 3 电缆使用与USB-C相同的连接器,并且所有Thunderbolt 3连接与USB-C连接兼容。 Thunderbolt 3也使用适配器与Thunderbolt 1和Thunderbolt 2兼容。

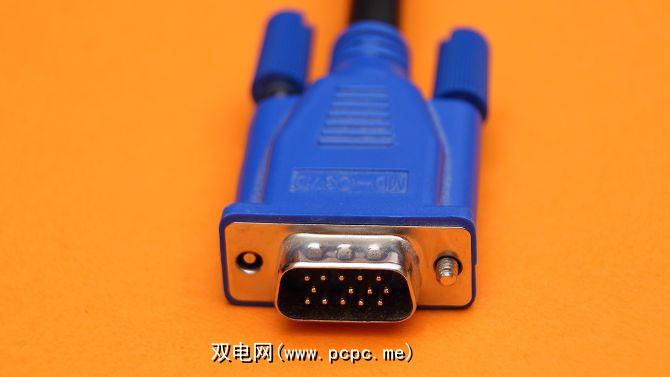

    VGA(视频图形阵列)

    VGA连接电缆创建于1980年代,是其中的一种最旧的计算机显示器电缆类型。这是一条模拟视频信号电缆,由于世界逐渐转向数字视频信号,因此它已不再流行。尽管如此,如果您在任何视频卡或显示设备上查看,很有可能会看到一个VGA端口。

    VGA连接可以通过15针排列,每3排3个,每排5个。每行对应于显示中使用的3种不同的颜色通道:红色,绿色和蓝色。

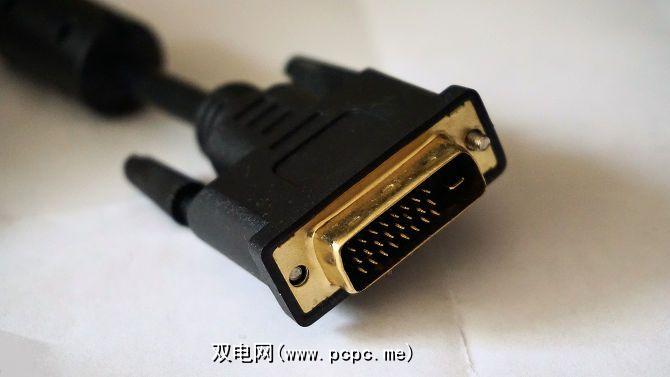

    DVI(数字视觉接口)

    视频技术已从模拟技术转变为数字技术。事实证明,LCD等数字显示器的质量更高,并最终成为当时视频设备的市场标准。

    DVI连接有以下三种类型:

  • DVI-A 可以传输模拟信号,从而使其向下兼容VGA(适用于CRT显示器和较旧的LCD显示器)。
  • DVI-D 可以传输较新的数字信号。
  • DVI-I 具有模拟和数字功能。在某些情况下,您可能需要VGA到DVI或DVI到VGA的转换器电缆。
  • DVI在很大程度上已经不再使用,已被更现代的监视器线类型(例如HDMI,DisplayPort)取代,以及Thunderbolt。

    IDE(集成驱动电子设备)

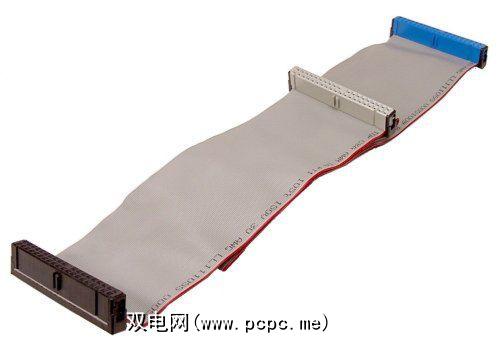

    IDE电缆用于将存储设备连接至主板。如果您曾经打开过旧的硬盘驱动器,则可能会知道IDE连接器是什么样的:这是一条宽电缆,看起来像是带两个以上插头的带状电缆。

    IDE上的连接器电缆有40针;较小的2.5英寸驱动器品种使用具有44针的IDE规格版本。

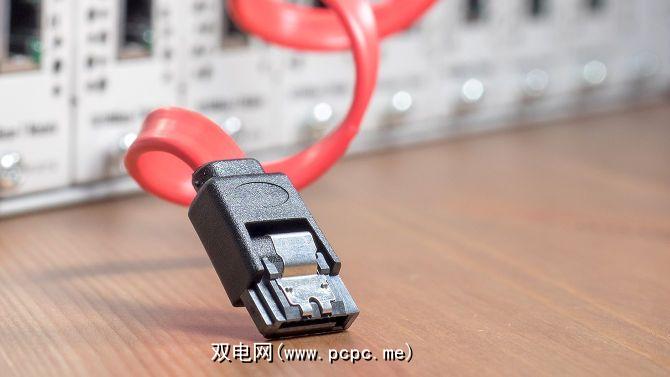

    SATA(串行高级技术附件)

    较新的硬盘驱动器主要首选SATA端口通过IDE端口。实际上,SATA的设计是为了继承IDE,而且它已经做到了。与IDE相比,SATA提供了更高的数据传输速度。这些天,您的主板需要与SATA兼容。幸运的是,大多数SATA连接器都是这样。

    标准SATA电缆可以通过两个连接器识别,每个连接器具有7个插针和一个空槽口。看起来像L形。

    注意:如果您要购买硬盘驱动器,则还可以获得PCIe连接。我们的PCIe与SATA指南可帮助您决定购买哪一个。

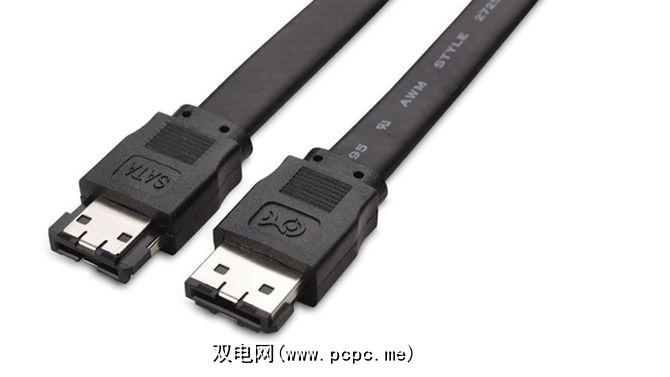

    eSATA(外部SATA)

    eSATA技术是对SATA电缆的扩展或改进。使SATA技术以外部形式可用。实际上,eSATA与SATA并没有太大区别,但是它允许连接到诸如外部硬盘驱动器和外部光盘驱动器之类的设备。但是,由于USB速度的提高,eSATA不再流行。

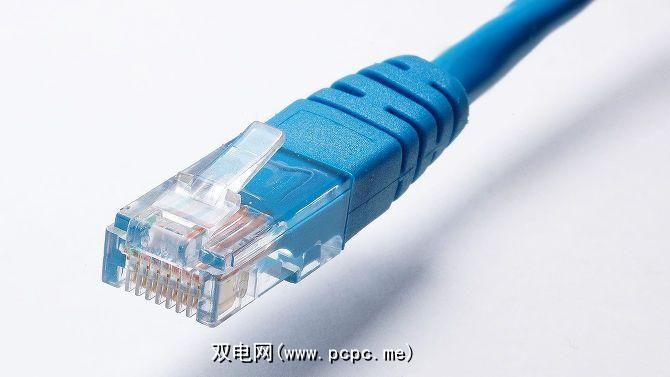

    以太网

    以太网电缆用于设置局域网。在大多数情况下,它们通常用于将路由器连接到调制解调器和计算机,尽管您也可以使用交叉以太网电缆直接连接两个设备。

    如果您曾经尝试安装或修复家用Wi-Fi路由器,您可能已经处理了以太网计算机电缆。它看起来很独特,因此很容易与不同类型的电缆区分开。

    如今,以太网电缆有多种类型:

  • 10BASE-T以太网是最古老,最基本的类型,并且支持最高1.25 MB / s的数据速度。
  • 100BASE-TX以太网(即快速以太网)也较旧各种支持数据速度高达12.5 MB / s的以太网。
  • 1000BASE-T以太网(即千兆以太网)是最常见的在撰写本文时,以太网已在家庭中使用。它支持最高125 MB / s的数据速度。
  • 10GBASE-T以太网(即 10吉比特以太网)使用Cat6布线(与Cat5相对)或以前版本的Cat5e)以支持高达1.25 GB / s的数据速度。
  • 注意:甚至还有更快的以太网,一直到太比特以太网,但它们还不适合家庭使用,因此您不会碰到它们。

    那应该可以解决!本文中的计算机线类型占您可能在家中发现的所有电缆的99%。
