电容式与电阻式触摸屏:有什么区别?

每当您购买触摸屏时,并不总是宣传它是电容式还是电阻式触摸屏。但是,两种类型的触摸屏在整个电子行业中都使用。

如果您注意的话,您会注意到两种屏幕之间的区别。就电容式触摸屏而言,例如在非常昂贵的智能手机和平板电脑上,它们对轻微的触摸非常敏感。同时,电阻式触摸屏可能需要更大的压力,或者需要使用手写笔。

每种类型的触摸屏做出不同响应的原因是底层技术。

电阻式触摸屏的工作原理

电阻式触摸屏一直是工业电子中最常用的类型。这主要是因为它们制造起来更便宜,并且在困难的环境中更易于使用。

该技术依赖于电阻,这意味着施加在屏幕本身上的压力。

触摸屏的类型是由两层非常薄的材料构成的,并由一个很小的间隙隔开。顶层通常是某种类型的透明聚碳酸酯材料,而底层则由刚性材料制成。制造商通常在这些层上使用PET薄膜和玻璃。

上层和底层衬有诸如氧化铟锡(ITO)之类的导电材料。每层的导电面彼此面对。

最后,在两层之间的薄间隙中放置垫片,以防止在不使用屏幕时接触它们。

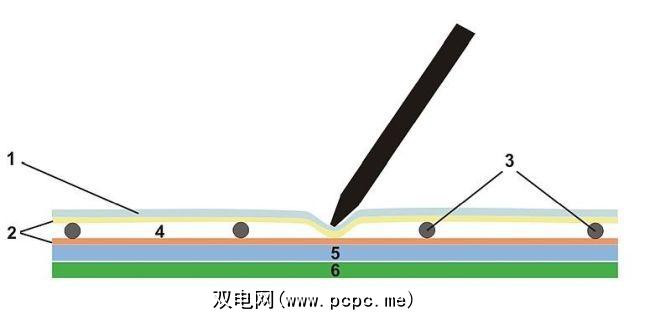

上面的图是显示该技术工作原理的简单指南。

  • 1:顶部柔性聚碳酸酯层
  • 2&3:导电铟锡氧化物薄层
  • 4:导电层之间的间隔点
  • 5:通常由玻璃制成的刚性底层
  • 6:在导电时检测电压变化的传感器层触摸
  • 当您将手指或触控笔按在屏幕上时,会造成电阻变化(电压升高)。然后,传感器层检测到此变化,平板电脑或移动电话处理器将计算该变化的坐标。

    3种类型的电阻式触摸屏

    电阻式触摸屏技术依赖于该层上的电极整个导电区域上的电压均匀。当两年的面积接触时,这将提供特定的电压读数。

    电阻式布局的类型决定了整个电路的耐用性和灵敏度。

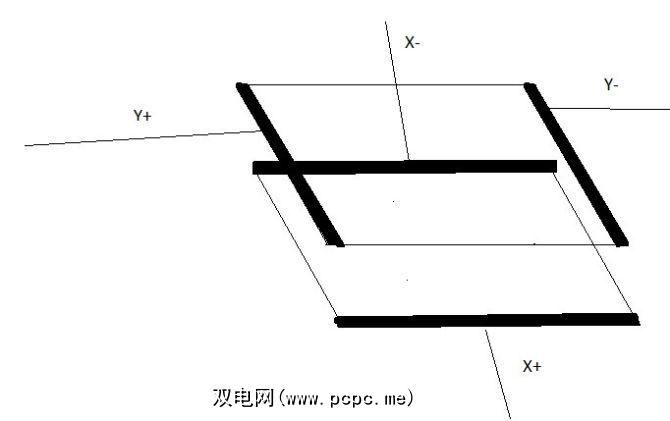

    在4线制中在模拟设置中,顶层和底层都包含两个称为“灌木丛"的电极。

    这些电极彼此垂直。

    顶层的电极为正极,负Y轴,而底部的电极分别为正X轴和负X轴。

    使用这种电坐标设置,移动设备可以感应两层接触的坐标。<

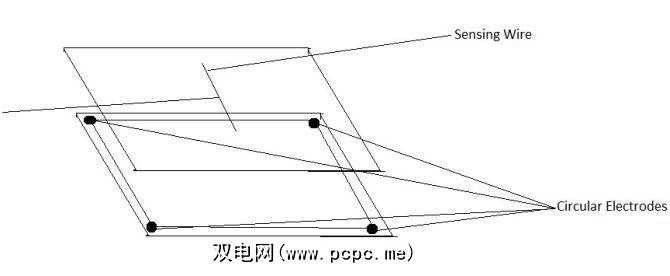

    5线模拟设置由位于底层每个角的四个电极组成。有4条线将这些电极连接在一起。

    5线模拟电路具有更少的组件和更简单的设计,被认为比其他设计更耐用。

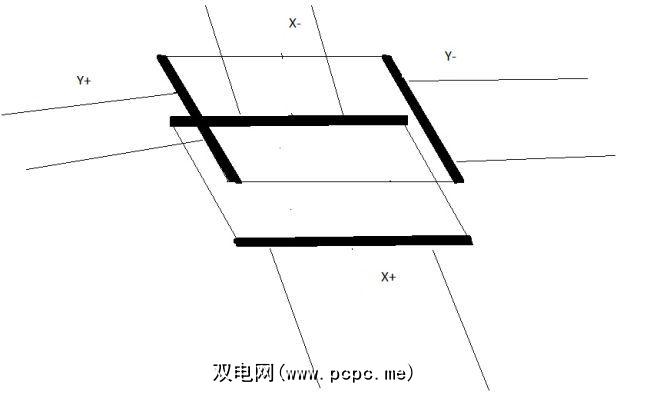

    最敏感的电阻屏设计是8线感测电路。

    布局类似于4线模拟,但每个条形电极都包含两根线。这会给电路带来一些冗余。

    这意味着带有8线模拟电路的更昂贵的电阻式触摸屏的使用寿命更长。它还避免了老式手机在尝试感应手指或手写笔时遇到的“漂移"问题。

    电阻式触摸屏的缺点

    电阻式触摸屏旨在感应一触的位置和早期的触摸屏都无法响应两指的捏合或缩放动作。

    但是,后几代人看到一些移动设备制造商引入了新算法和其他技巧,从而允许两点触摸或手指触摸功能。

    其他一些限制包括:

  • 对轻触感较差
  • 在许多情况下,不能戴着手套
  • 较厚的顶层使显示器的清晰度降低
  • 屏幕材料通常更容易划伤或损坏
  • 在大多数情况下,此类触摸屏很难或无法维修。 p>

    电容式触摸屏的工作原理

    电容式触摸屏实际上是在第一个电阻式触摸屏诞生大约十年之前发明的。不过,当今的电容式触摸屏非常精确,并且在人的手指轻轻触摸时可以立即做出响应。那么它是如何工作的呢?

    与电阻式触摸屏相反,电阻式触摸屏依靠手指或手写笔产生的机械压力,而电容式触摸屏则利用了人体自然导电的事实。

    电容屏由透明导电材料(通常为ITO)制成,并涂覆在玻璃材料上。

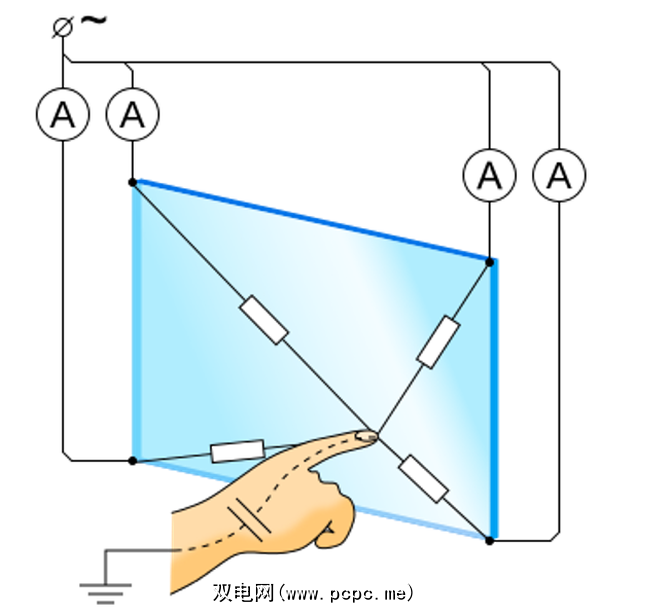

    在表面电容设置中,触摸屏的每个角上有四个电极,它们在整个导电层上保持电平电压。

    当导电手指接触屏幕的任何部分时,它会在这些电极和手指之间启动电流。位于屏幕下方的传感器可以感应到电压的变化以及变化的位置。

    在使用投射电容设置的设备中,透明电极沿着保护性玻璃涂层以矩阵形式放置。

    不使用屏幕时,一行电极(垂直)保持恒定的电流水平。当您的手指触摸屏幕并在屏幕的该区域中启动电流时,会触发另一条线(水平)。

    矩阵形成会在两条线相交处产生静电场。这是最敏感的触摸屏类型之一,也是某些手机甚至在您与屏幕本身接触之前仍能感应到手指触摸的方式。

    投影电容技术还使您即使在以下情况下也可以使用触摸屏:

    电阻式触摸屏与电容式触摸屏

    电阻式触摸屏的优点包括:

  • 制造成本较低
  • 更高传感器分辨率-您只需用指尖即可轻敲小按钮
  • 更少的意外触摸
  • 可以感应到足够硬的物体触摸屏幕
  • 像热和水这样的元素
  • 电容式触摸屏的优点包括:

  • 更耐用
  • 具有更好对比度的更清晰图像
  • 提供多点触摸感应
  • 更可靠-甚至在屏幕破裂时都可以使用(直到更换触摸屏为止)
  • 对轻触更加敏感
  • 选择使用电容式还是电容式资源触摸屏很大程度上取决于设备的应用。

    触摸屏的使用方式

    大多数带有电阻屏的设备都用于制造,ATM和自助服务终端以及医疗设备。这是因为在大多数行业中,用户在使用触摸屏时都需要戴手套。

    电容屏通常用于大多数消费类产品,例如平板电脑,笔记本电脑和智能手机。
