带DIY HDTV天线的沟渠电缆

HDTV天线非常昂贵，不是吗？如果您正在切断电缆，但意识到仍然需要一些频道，您可能找不到通过Internet传输到您自己的媒体中心的频道，然后可以访问一些无线广播（相对于

但这确实是有代价的。您节省了电缆以节省资金–那么花钱购买昂贵的HDTV天线有什么意义呢？在检查了亚马逊的低成本天线之后，您可能已经意识到只有高端设备才是合适的。

然后，替代方法是使用一些购买的组件来构建自己的设备。

让我们开始吧。

第1步：构建DIY HDTV天线的工具和硬件

到首先，您需要收集工具。您需要使用电钻，电动螺丝刀（或兼容钻头的螺丝刀头），剪线钳和钳子。您应该已经可以访问的所有标准工具。您还需要一把尺子或卷尺。

HDTV天线由以下组件制成。请注意，该项目中的所有尺寸均以英寸为单位：

22英寸的2×3或1×3木板。

木工铅笔

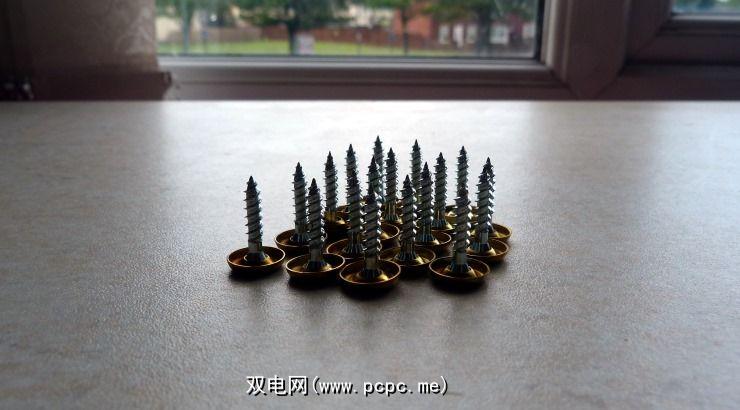

18个螺钉，深度不超过您选择的木质（1英寸或2英寸）

在螺钉和电线之间安装的18个垫圈。

天线“ V"的粗电线。我曾经使用过衣架，可以在eBay上以便宜的价格大量购买衣架，用于天线Vs。您还需要一些铜线；我使用了来自旧PC电源设备的六根电线，而不仅仅是废弃PSU的唯一电线。

铝网烧烤盘，通常在一次性烧烤工具中找到。

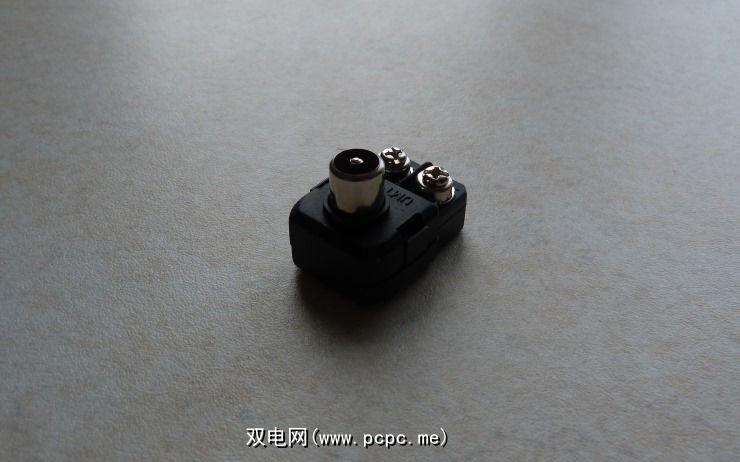

1x Balun –这是一个小的同轴插头，带有可调节的螺钉，用于连接电线（如下图所示）。您可能有一个躺在旧的模拟电视周围的人。如果没有，则可以在网上或在一家美元商店取钱。

一段从天线到电视的同轴电缆。

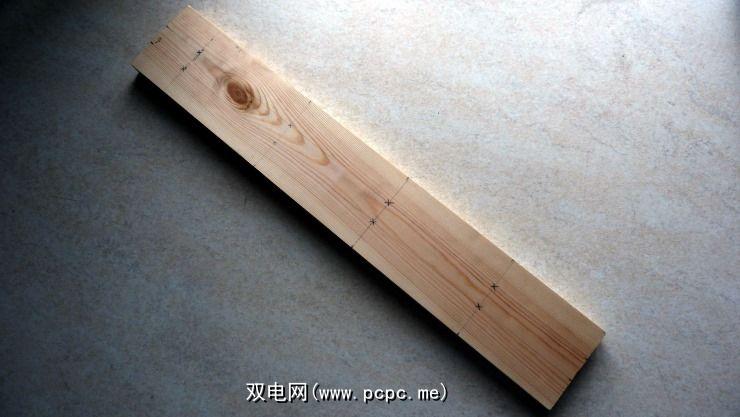

开始收集硬件并准备木制背板。我很难购买所需的确切尺寸，因为我当地的DIY链切割得不能精确到9英寸以上，但是只要在电线之间保持相同的尺寸就没关系了

画一个从中间向下1英寸的距离

从顶部开始2英寸，每5.25英寸标记一条横越该间隙的线。

您应该在直线相交处有8个点。

如果感到困惑，请参阅随附的图像。

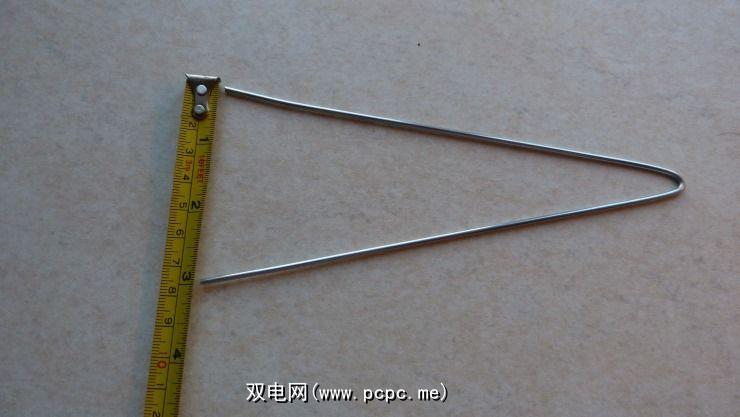

切开8个长度分开的14英寸。测量对于保证天线正常工作至关重要，因此不要随意将其对折。

如有必要，可以用钢锯切割，但是如果您有Dremel型手持式迷你电动工具（对于任何电子产品初学者来说最重要的工具之一），这是一个更好，更快的选择。

每个Vs将被拧入线相交的基座中，因此抓住钻头，然后用窄钻头钻八个孔。完成后，使用螺钉和垫圈连接V线。

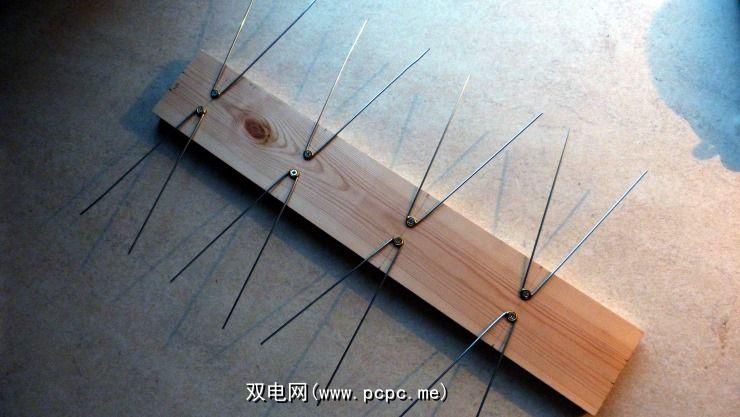

您现在应该看到类似以下的东西。

将基座翻转过来，并使用两个螺钉将每个一次性烧烤架连接到天线的背面。这些将充当反射器，将信号发送回我们的天线。

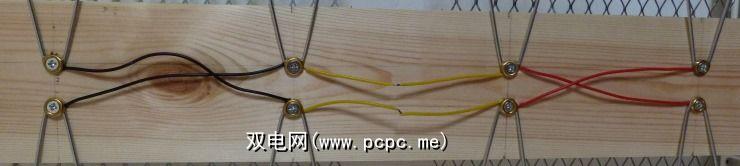

下一步，将V型部分与导线连接在一起。顶部和底部应纵横交错，并沿中间笔直延伸。请使用以下照片作为指南。请注意，我是如何从两条中间线剥去一部分绝缘层的。

Balun是电视的接口，因此您可能需要考虑一下并确保其正确位置以连接和重新连接同轴电缆。封闭空间中的电缆。焊接Balun会使连接永久化，但是如果您不确定，请先阅读我们的焊接入门指南。

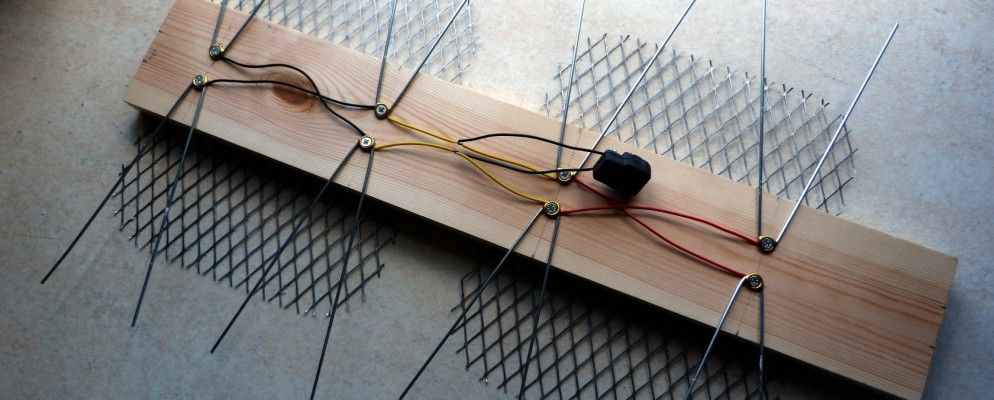

恭喜，您已经使用家用零件制造了HDTV天线！

您已经搭建好天线了-现在该尝试了！

将设备连接到合适的HDTV，打开电视菜单，然后开始扫描频道。与任何电视天线一样，您需要尝试几个位置以获得最佳效果，因此请耐心等待。您可能会发现，将设备固定在外墙上比将其隐藏在阁楼中或固定在天花板上是更好的选择。

我发现，将天线放在桌子上并慢慢将其对齐用现有的屋顶天线产生了很大的效果。这是对您和周围环境都有效的一种情况，但是这种效果的效果让我震惊。

现在您应该在看电视了。恭喜，您只是切断了电缆（但是，请考虑一下此活动可能会隐含的成本）。

但是，以防万一这对您不太有效，或者您发现它太复杂了，这是一些替代的DIY HDTV天线。

首先是这是一种用纸板和铝箔制成的HDTV天线。可以证明这有点小巧，最终设计会导致天线的某些部分掉落，但除此之外，它还是一个不错的构建，值得一试。

我们还建议您采取以下措施：看看这个更简单的设计，再次需要纸板和铝箔，尽管您将需要在箔中切割出一个复杂的“树"。
