今年晚些时候，英特尔将推出其Kaby Lake系列处理器。这些芯片的完整规格尚未发布。
我们所知道的是英特尔发布的一些微薄声明，加上一些秘密发现的内部文件的结果。科技出版社。我们不知道Kaby Lake的全部细节，但是人们已经在谈论它了。
为什么？因为这是一种畸变。一方面，与处理它的Skylake系列芯片相比，变化很小。但是，它也有一些根本性的差异，这些差异会使人们在嘴角起泡沫。那么，是什么使卡比湖与众不同？并且您应该升级？取决于。
1。它不支持Windows 7。

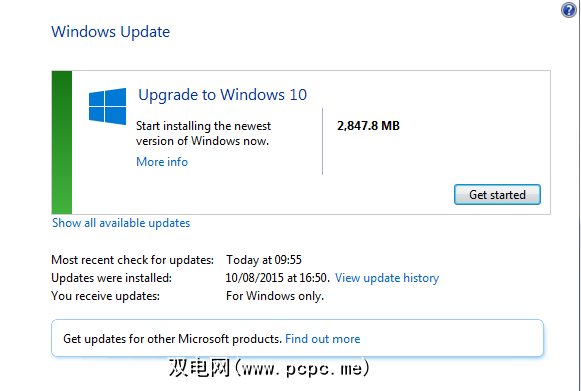

Windows 7很有可能成为他们的又一款产品，受到用户的欢迎，以至于用户拒绝让它死亡。尽管微软以免费升级到Windows 10的形式摆在他们面前，但仍然有一群拒绝升级的用户死忠。
它也不只是家庭用户。商业用户依赖Windows 7，并且不愿意放弃它，尤其是因为许多定制的和面向商业的应用程序无法在较新版本的Windows上运行。
听起来很熟悉吗？
Windows XP终于在2014年首次发布很长时间之后就停止了使用，并且在Microsoft反复尝试停止使用它之后。具有讽刺意味的是，微软本质上是其自身成功的受害者。他们开发了一款如此受欢迎的产品，人们拒绝升级。
更糟糕的是，用户希望微软在停止赚钱的很久以后仍会继续通过补丁，服务包和更新来支持它。
p>
Microsoft不再重复历史，而是加快了工作速度。他们已经停止销售Windows 7。
到2017年，Microsoft将停止在Skylake上发布Windows 7和Windows 8.1的性能和安全更新-这是Microsoft在2020年正式停止Windows 7的方式。 。
如果您有非Skylake处理器，请不用担心。您将不会受到此影响。但是，您可能想考虑在仍然可以的情况下接受免费的Windows 10升级。
Kaby Lake比Skylake更进一步，并且将拒绝允许在其上运行旧版Windows。如果您能够在具有Kaby Lake的系统上安装Windows 7，那么您可以放心，它将不会收到安全更新，从而使它不受各种恶意软件和黑客威胁的侵扰。
这无疑将是一个非常不受欢迎的举动。但是在您发送一封给英特尔的愤怒电子邮件之前，您可能应该知道，英特尔不是推动这一改变的人。微软是。此外，高通公司的下一代Snapdragon 8996 SOC和AMD即将面世的Bristol Ridge APU也无法在Windows 7上运行。
2。它具有一些全新的功能
Kaby Lake不仅是对现有设计的增量改进。它具有比当前更多的功能。那么，有什么变化呢？

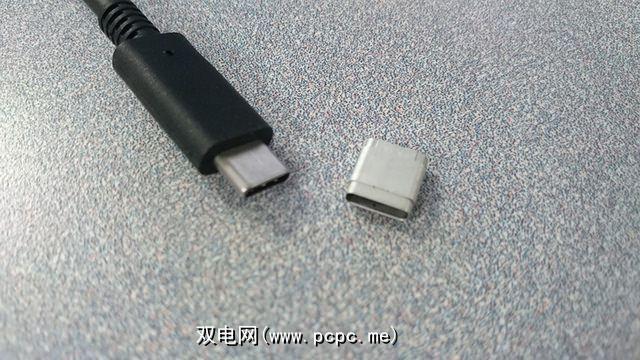

对于初学者来说，它具有对USB 3.1的本地支持，这比以前的USB标准版本要快得多。以前，如果要使用USB 3.1，则必须安装第三方附加芯片。
它还支持HDCP 2.2（高带宽数字复制保护）。这是DRM软件包，用于确保在源和显示器之间不会截获数字内容。尽管DRM仍然非常不受欢迎，但需要HDCP在iTunes和Amazon Instant Video等网站上租借电影。
Kaby Lake还将支持英特尔令人兴奋的新型Optane存储技术，它有望彻底改变固态硬盘的世界。尽管在增加存储方面并没有提供太多功能（SSD仍然比HDD小得多），但它确实具有一些显着的性能优势。
它还有望更加耐用。考虑到SSD最终会随着使用情况恶化而臭名昭著，并且容易受到电源峰值损坏的影响，这真是个好消息。
更不用说不可避免的性能升级和更高的电源效率。我认为我们将在处理图形密集型应用程序的能力方面看到很多。自从第一款英特尔酷睿2处理器兴旺以来，英特尔就在其芯片上投入了越来越多的空间用于图形处理。
总的来说，我们可以预期，当Ultra HD 4K成为主流时，这些新芯片将会亮相。早在2014年，英特尔就承诺这些芯片将提供对HVEC内容进行解码的本机支持，当您考虑到Kaby Lake还支持Thunderbolt 3时，这一点尤其令人兴奋，该设备可同时支持多达两个4K显示器。
3。更小，更快，更节能
我们已经接受了这种不言而喻的原则，即越大越好。半导体技术对此表示嘲笑。

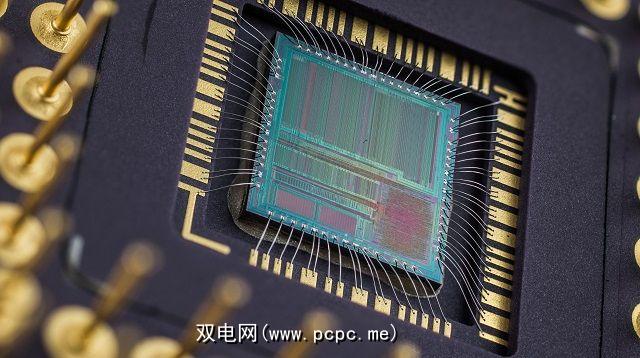

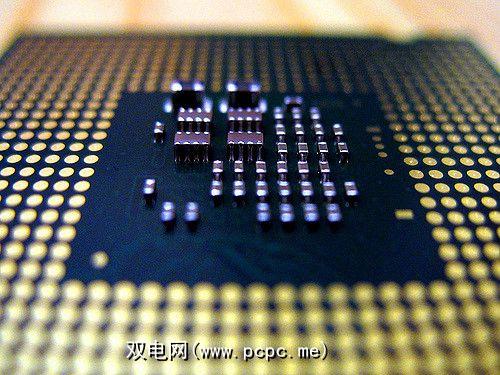

让我们来谈谈处理器的工作原理。它们每个都包含一个称为“管芯"的东西，它本质上是一块硅片，其中包含数亿个晶体管。通常，这一数字达到数十亿美元。英特尔的18核Xeon Haswell CPU具有极其疯狂的55亿个晶体管。
每个晶体管本质上是一个很小的开关，当有电流通过时，它会打开和关闭。尽管听起来很基础，但这是构成计算机CPU的核心。
随着时间的推移，晶体管的尺寸缩小了。英特尔8008的晶体管约为10微米。 （也称为微米）。这大约是一根人类头发的直径的一半。英特尔的Kaby Lake CPU上的晶体管为14纳米。它比核糖体小，它是人类细胞的组成部分之一。
这是一件好事。具有较小晶体管的芯片往往会更快，因为您可以在每个硅片上安装更多的芯片。它们的能效也要高得多。
英特尔的消费级Broadwell，Skylake和Kaby Lake芯片使用14纳米晶体管这一事实真是工程上的奇迹。 Skyby惊人的电池寿命和改进的性能（Kaby Lake无疑会分享）证明了这一点。
但是下一代芯片Cannonlake（将于2017年发布）将更加出色。并将采用10纳米制造工艺。英特尔拥有最终过渡到7纳米制造工艺的路线图，这时他们可能必须从硅作为基础材料过渡。
（对于英特尔）不利的消息是，它们不会是第一个达到10纳米标记的芯片制造商。总部位于台湾的台积电（TSMC）预计将于今年晚些时候发布10纳米SoC（片上系统）。这是不寻常的，因为在半导体技术的进步方面，英特尔很少受到冲击。
4。这是英特尔战略中的一个反常现象。
2006年，英特尔发布了第一代Core和Pentium Dual Core处理器。从那时起，他们就采用了开发新芯片的模型，这就是所谓的“ Tick-Tock"策略。
每隔18个月左右，他们就会发布一个新的CPU。 。可以归类为制造过程缩小的
Broadwell于2014年发布，是一个“勾号"，因为晶体管的尺寸从22纳米缩小到14纳米。 Skylake引入了一种全新的微体系结构，因此是一个“ tock"。很简单，对吧？
Kaby Lake都不是。充其量，它是对Skylake的一种刷新，并且可以作为暂缓直到Cannonlake于2017年发布。简而言之，这是一个异常。
您是否应该升级到Kaby Lake？
现在您已经了解了整个故事，让我们开始您最感兴趣的部分： Kaby Lake是否足以吸引您购买新的CPU或计算机？
我不这么认为。区分Skylake和Kaby Lake的数量不多。制造过程与微体系结构相同。另外，它至少在当前时候严重限制了您为您选择正确版本的Windows的能力。
欢迎改进的图形性能以及更好地处理4K视频的能力。它对USB 3.1的本机支持是一项巨大的收获，当英特尔Optane SSD于今年晚些时候最终投放市场时，它将获得支持。但这是否足以升级？我不确定。可能不是。
您如何看待？您是否将计算机升级到一台正在运行的Kaby Lake？如果是这样，为什么？在下面的评论中告诉我。
