本周末学习一项新技能：如何使您的节日灯随着音乐及时闪烁。就像当DJ，但更酷。在继续之前，阅读我有关智能照明和DMX的文章可能是个好主意。
QLC +是原始Q Light Controller的跨平台分支，具有附加功能和积极开发–开源之美！它可以与各种开放式和标准品牌的DMX设备一起使用，尽管由于OS X上的狡猾驱动程序支持，更便宜的基于FTDI的控制器应坚持使用Windows。
要求
简介
QLC +的基本界面相当艰巨，但是我们将大部分时间都花在显示标签上。不过，在开始之前，请密切注意右上角的停止和 go 图标-一次只能显示其中一个。使用此选项可以在预览显示的播放模式和设计模式之间切换。如果尝试在设计模式下播放音序，则当前的推子设置将作为默认设置使用，并且可能会覆盖音序器。您希望在编辑时处于设计模式，因为推子更改将实时反映在您的照明和设备上。
固定装置
固定装置是DMX控制的设备的行业术语–灯光，烟雾机，激光器等。单个灯具包含1到512之间的DMX地址，并将使用1个或多个通道，具体取决于设备的功能。吸烟机只能使用一个通道进行打开或关闭；一个摇头灯可能有20个，可以控制强度，颜色，光束形状，遮光罩，频闪灯……您就明白了。

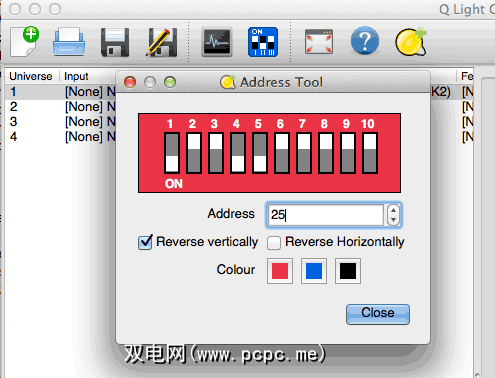

DMX地址是使用DIP开关在 binary 中设置的。从左边开始，开关代表的数字是2的幂，因此： 1,2,4,8,16,32,64,128,256 。如果您有第10个DIP开关，则很可能会选择模式。要将设备的地址设置为25，您可以将1st，4th和5th开关切换到on位置，这样我们得到1 + 8 + 16 =25。如果您在解决该问题时遇到麻烦，则包含一个有用的DIP计算工具在QLC +中–只需单击第一行中的蓝色图标–但请确保它与您的设备相匹配，该设备可能已关闭或处于打开状态。
电缆和连接器

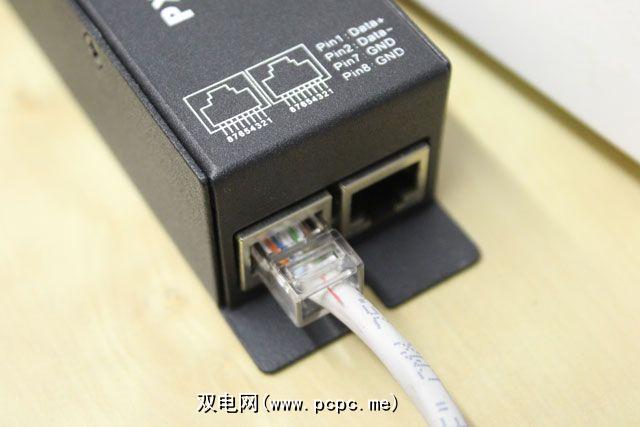

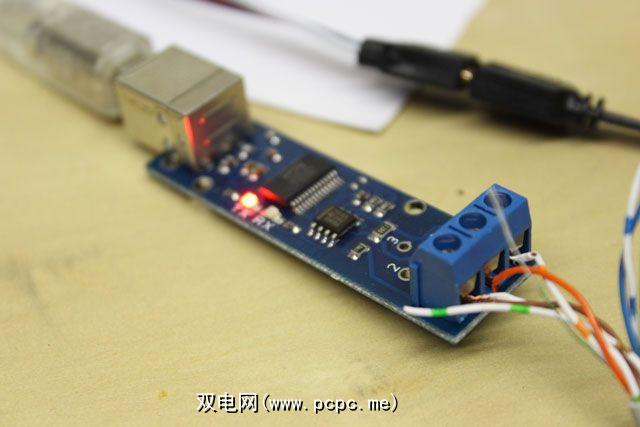

当前使用的连接器和电缆有3种类型：5针XLR，3针XLR（又称“麦克风电缆"）和RJ-45以太网电缆。一般来说，专业设备使用5针，但面向消费者的设备将使用3针XLR或RJ-45。就我而言，USB DMX适配器只有3个输出端子。虽然RGB LED控制器具有以太网插头，所以我将分开使用一条旧电缆。需要注意的是，制造商之所以采用RJ-45标准只是因为它便宜且易于获得合适的电缆-您绝对不能将DMX设备插入家庭网络。同一根电缆，不同类型的网络。
所有DMX设备都将具有输入和输出；它们必须形成一个链，但是链中每个灯具的地址不必是连续的。 DMX数据的每一帧都包含链中每个设备的控制信息，因此每个设备只需读取与自身相关的位，然后将所有内容传递到链中的下一个设备。
设置USB DMX设备
为您的适配器下载相关的驱动程序–我是从BitBang那里获得的，但是OS X的FTDI驱动程序很糟糕，因此我最终不得不使用Windows。
点击在QLC +底部的输入/输出标签上。在此屏幕上，我们将USB DMX设备设置为Universe 1的输出。“ Universe"只是扩展我们可以使用的唯一设备总数的一种方式，但是对于家庭使用和小型活动，您将永远只需要

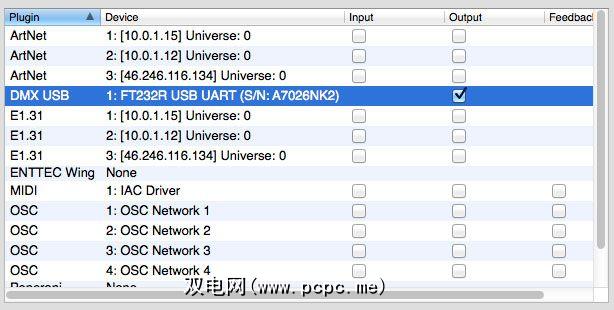

在左侧列表中找到“ DMX USB"-希望它显示一个序列号，然后单击它会显示设备运行正常的消息。选中输出框，将其分配为Universe 1的输出。
添加灯具
现在让我们设置一些灯光。在固定装置面板（第一个标签）中，单击绿色+按钮。

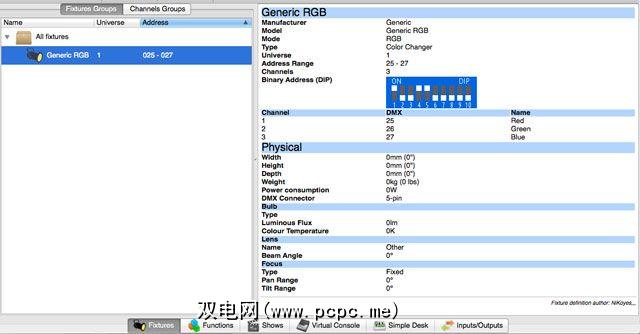

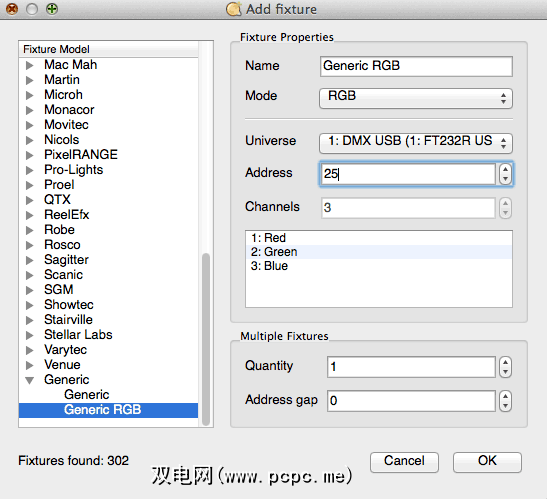

该对话框是来自不同制造商的固定装置的目录，因为每个设备都需要自己的配置文件，以准确了解功能以及如何控制这些功能。对于我们的测试用例，您需要“通用RGB"。输入您选择的地址，然后添加灯具。注意控制器使用3个通道；因此，如果您想要另一个控制器，则必须从28开始，以免重叠（唯一的例外是，如果您希望两个相同的设备执行完全相同的操作）。

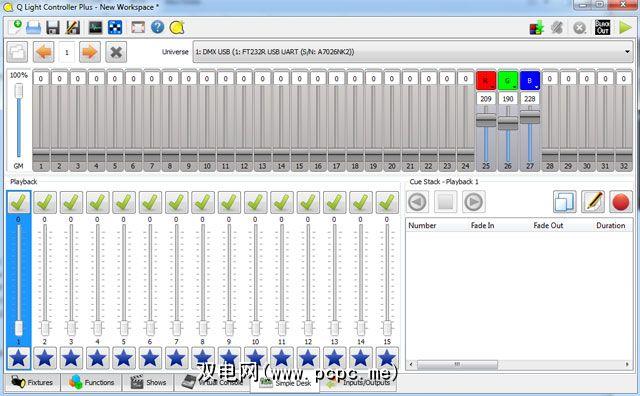

要测试灯具，请转到简易办公桌标签-您应该看到一个红色，蓝色和绿色的滑块。将它们向上滑动，然后RGB LED会响应。
进行表演
如果您曾经使用过Garageband，则创建表演就像音乐排序一样。每个轨道都包含一个音乐轨道或DMX固定装置的一系列步骤。单击小的彩色方形图标创建第一首曲目，然后单击音乐图标以加载到 .wav 文件中。尽管您也可以本地加载MP3文件，但我建议您转换为 .wav 文件，因为从MP3进行排序时遇到了轻微的计时问题。
现在创建另一个轨道，单击以选中它，然后单击红色，蓝色和绿色圆圈图标以创建序列。在底部，我们需要添加用于此序列的灯具-只需单击绿色加号按钮，然后选择RGB控制器。您会注意到出现了一个新的RGB标签-单击该（如右图所示），您会看到一些滑块。点击复选标记以启用它们。
该序列开始时很短，但是随着我们添加更多步骤，它会自动扩展。序列中的每个步骤都有自己的淡入，淡出和保持时间。请注意，淡入时间计入总持续时间，而淡入时间则不计入总时间。创建序列基本上非常简单：将滑块调整为所需的值，然后添加一个步骤。调整并添加。单击前面的任何步骤，滑块将更改为该步骤设置的值–您可以进行调整，并且新值将保存为该步骤。

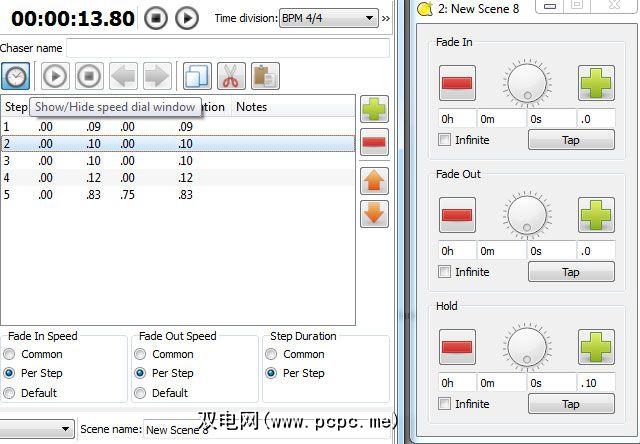

单击序列中的时钟图标编辑器打开一个单独的对话框，以输入淡入和保持时间。请注意，如果您希望每个步骤使用不同的值，请将“渐入速度"和其他设置更改为“每步"。如果您希望在所有步骤中保持一致的淡入淡出时间，请选择“通用"。 不要使用“默认"。
您可以在每个场景中创建任意数量的序列，因此无需在一个较长的序列中就完成整个操作脚步。要重复相同的序列，请选择它并使用复制/粘贴图标-您仍然可以编辑推子或定时，而不会影响其他重复的项目。
提示：实际上，左上角的拍板图标下方是一个滑块–调整该值可更改序列上的缩放级别，使操作更容易。
这是我学习如何使用QLC +时敲下来的30秒剪辑。这首歌是VNV Nation制作的《帝国》。
当您拥有各种DMX设备时，当然会感到非常兴奋，就像一首只有鼓声的歌一样令人感到无聊。下周，我将检查替代的DMX灯光音序器Vixen；然后我们进入一些Arduino DMX项目，将DMX与所有功能结合使用。直到那时！
