如何对Raspberry Pi进行编程以控制LED灯

从Raspberry Pi开始可能会令人兴奋。对于初学者来说，开始使用编码和DIY电子产品从未如此简单。

一个简单的项目是用两个LED制作一个简单的电路，并使用代码控制其中一个。

必需的组件

在开始之前，您需要确保您的Pi上装有操作系统。到目前为止，通过NOOBS安装Raspbian是最快的方法。

启动您的Pi，并将其连接到屏幕，鼠标和键盘上，就像普通的台式计算机一样。或者，您可以通过SSH连接到Pi，以节省多余的电线。我们将介绍如何选择所选择的方法来控制LED。

一旦确定Raspberry Pi能够正确启动，请在构建电路时再次将其关闭，以免损坏Pi。

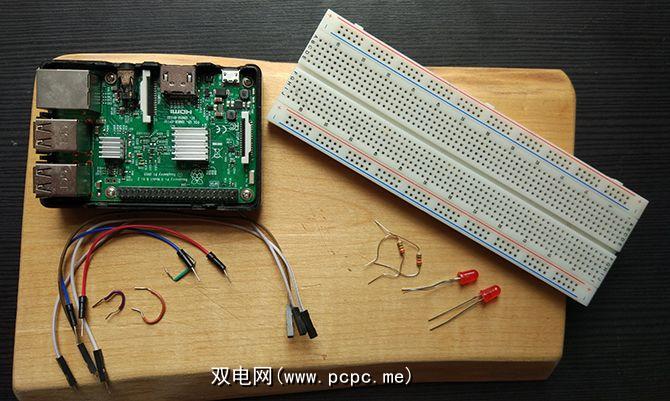

与Raspberry Pi一起，您将需要：

一块面包板

2个LED

2个电阻（从220欧姆到1的任何电阻） kOhm）

连接电缆

如果您的Raspberry Pi带有入门工具包，则该列表中可能已经包含了所有内容。现在，我们来构建电路。

简单的LED电路

按以下Fritzing图表所示设置您的组件：

该电路可以完成两件事。 Pi的 5v 和 GND 引脚连接到面包板的电源导轨。

注意： 要更好地了解面包板是什么以及它如何工作，请看一下我们的面包板崩溃过程。

两个电源导轨的末端相连，一条直线从正电源轨插入底部LED的正（阳极）侧。 LED的负极侧连接到电阻，该电阻又连接到 GND 电源线。

顶部的LED的接线方式不同。从Raspberry Pi的引脚12 （GPIO18）到LED的正极，有一条线穿过电阻，然后回到 GND 线。引脚12也是GPIO18，听起来很令人困惑，我们的Raspberry Pi GPIO引脚指南将帮助您清除一切！

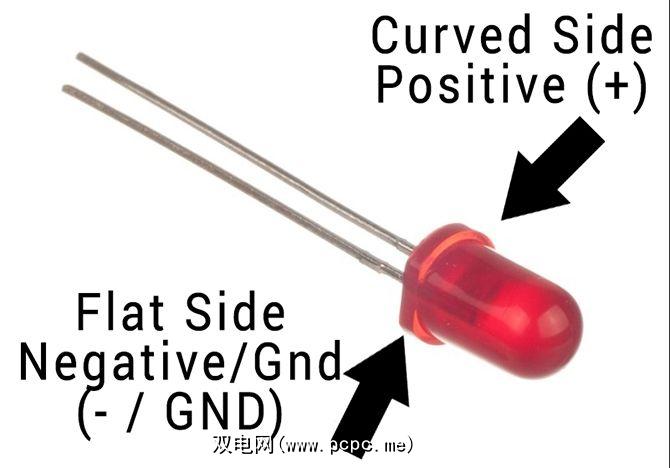

设置电阻的方法并不重要，但这很重要使LED正确运转。幸运的是，很容易分辨出哪一面是哪一面。

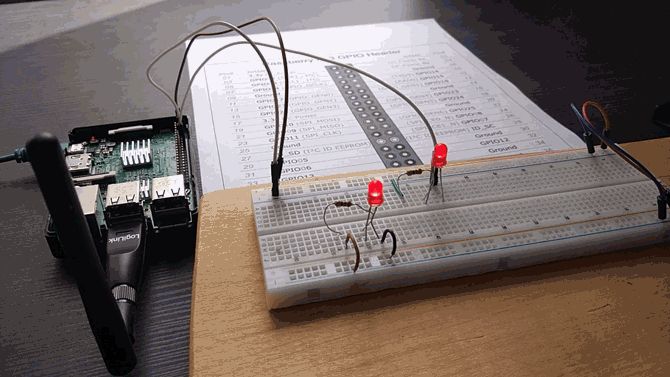

设置完所有内容后，它看起来应该像这样：

请注意，我正在使用外部Wi- Fi加密狗在这里，仅当您遭受Wi-Fi弱的诅咒时才需要！

确保一切设置正确，然后启动Raspberry Pi。直接连接到5v引脚的LED应立即点亮。另一个LED是您可以通过代码控制的LED。

方法1：通过IDLE的Python

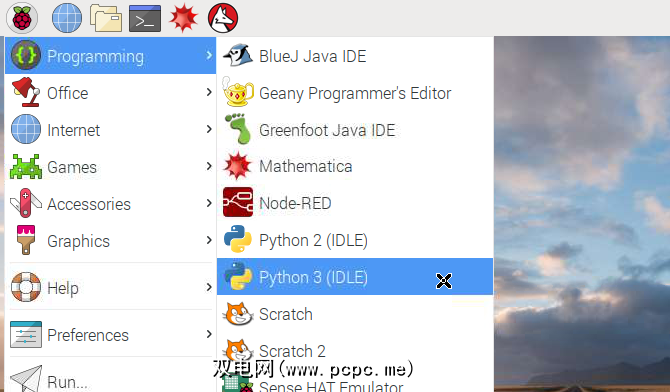

如果您在桌面模式下使用Raspberry Pi，请打开顶部的应用程序菜单屏幕左侧，并导航至编程> Python 3（IDLE）。这将打开Python shell。如果使用的是SSH模式，则本文稍后会提供说明。

Raspbian操作系统已安装了Python。 Python是适合初学者的理想编程语言，并且有许多不错的网站可以帮助您入门。我们将一起创建一个简短的Python，不过，如果您想抓取完成的脚本，则可以从Pastebin复制代码。

您可以直接在shell中编程，但是创建一个程序会很好您可以保存并再次使用。单击文件>新文件，打开一个新文件。

您将要创建一个简单的闪烁草图，该草图将打开和关闭LED。。首先，您需要导入 RPi.GPIO 和 time 模块。

import RPi.GPIO as GPIOimport time

将作为GPIO导入可将您从每次键入RPi.GPIO，您将需要 time 模块来确保LED点亮和熄灭之间的延迟。现在，设置GPIO引脚。

GPIO.setmode(GPIO.BOARD)GPIO.setwarnings(False)ledPin = 12GPIO.setup(ledPin, GPIO.OUT)

设置GPIO引脚以使用 BOARD 编号，并将GPIO警告设置为false。如果您目前不了解这一点，请不要担心！接下来，将您的 ledPin 设置为Pi的引脚12（GPIO18）。最后，将ledPin设置为 OUTPUT 。现在该引脚已准备好控制LED。

通过创建 for 循环，您可以控制LED闪烁的次数。输入以下代码，并确保以相同的方式进行缩进。

for i in range(5):	print("LED turning on.")	GPIO.output(ledPin, GPIO.HIGH)	time.sleep(0.5)	print("LED turning off.")	GPIO.output(ledPin, GPIO.LOW) 	time.sleep(0.5)

此for循环运行五次，每次将打印到Python Shell中时，它在做什么，在将引脚12更改为 HIGH （高）之前，先打开LED，然后先 LOW ，然后关闭引脚。然后，程序将自动退出。

保存程序，然后从编辑器菜单中选择 Run> Run Module 。您的LED应该闪烁五次！

恭喜！您已经创建了第一个GPIO程序！

方法2：通过SSH和Nano进行Python编程

如果通过SSH连接到Raspberry Pi，则可以从命令行创建该程序。通过输入以下内容在 Nano 中创建新脚本：

sudo nano blink.py

这将在Nano编辑器中打开一个名为blink.py的新文件。输入与上述相同的代码，确保正确缩进所有内容，然后按 Ctrl-X 保存程序。这会在屏幕底部触发保存提示。

键入 y 进行保存，然后输入以确认文件名。这将使您返回命令行。您可以使用Python命令运行程序：

python blink.py

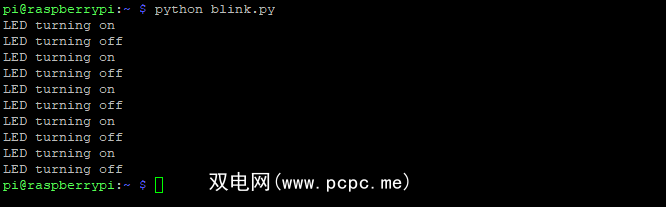

您应该在屏幕上看到LED闪光灯和打印功能。

深入了解更多Raspberry Pi项目

学习如何使用代码控制LED是DIY教育的重要第一步。这种编码水平是许多Raspberry Pi初学者项目所需要的。
