主板是PC中最重要的组件。如果您的主板破裂或其中之一连接出现故障，则可能是PC的窗帘。不幸的是，对于那些不是技术狂热者来说，主板似乎也像是一个神秘而神奇的实体。
拥有如此多的零件，零件和组件，弄清楚每个零件的目的似乎就像是脑外科手术。也就是说，直到现在！请继续阅读以获取有关主板的全面指南，尽管是基本指南！
主板：概述

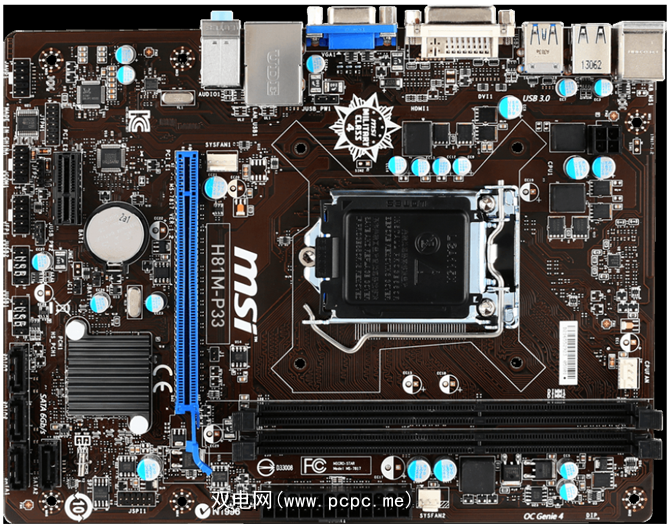

下面是用于说明主板的简单组件（MSI）的图片H81-P33。
While there are more complex motherboard configurations which allow users to install more components into the main board, the example above lays out a basic configuration. There are three general aspects of a motherboard which users would require to configure one correctly.
特定主板型号的布局涉及更多除了上面提到的组件之外，介绍的组件是供消费者级别使用的组件。

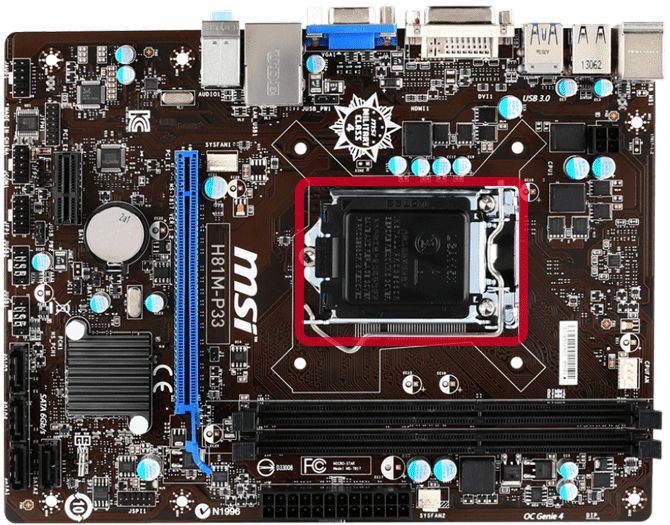

CPU套接字

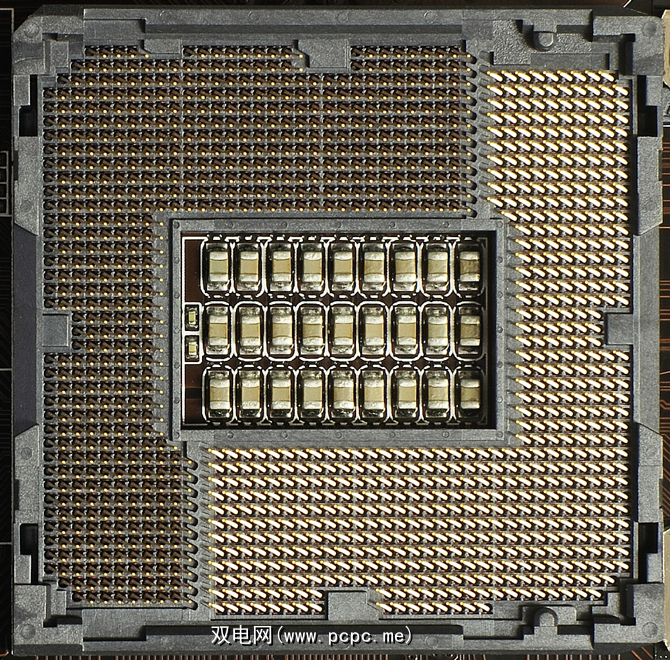

CPU套接字有两种类型： LGA （土地网格阵列）和 PGA （引脚网格阵列）。 LGA使用较小的接触板，而PGA使用细引脚，以将CPU连接到主板。
常规LGA类型的插座也有各种版本。不同的插槽会影响CPU的输出性能。
高质量或更昂贵的主板将带有更高质量的插槽。
将CPU插入插槽中就像将CPU放在插槽中一样简单。将CPU按正确的方向插入插槽（在带有小箭头指示器的CPU上进行了描绘），然后使用接触杆将CPU按下使其与插槽接触。
DIMM插槽
< strong> DIMM （拨号内联内存模块）插槽可容纳安装在主板上的RAM模块（通常称为“ RAM棒"）。
它们通常与您的后面板连接器平行
DIMM有两种类型：168针 SDRAM 和184针 DDR SDRAM 插槽。后者是大多数现代主板上实际上的RAM插槽，其DIMM模块中的一个槽口而不是两个槽口。
DIMM插槽成对出现，并用颜色编码以将单通道和双通道插槽分开。在相同的双通道内存插槽中安装存储棒时，它们可以提供更好的性能。
为了正确安装，请打开位于DIMM插槽两侧的两个小操纵杆，然后向下按压RAM存储棒，直到它们卡住
PCI插槽

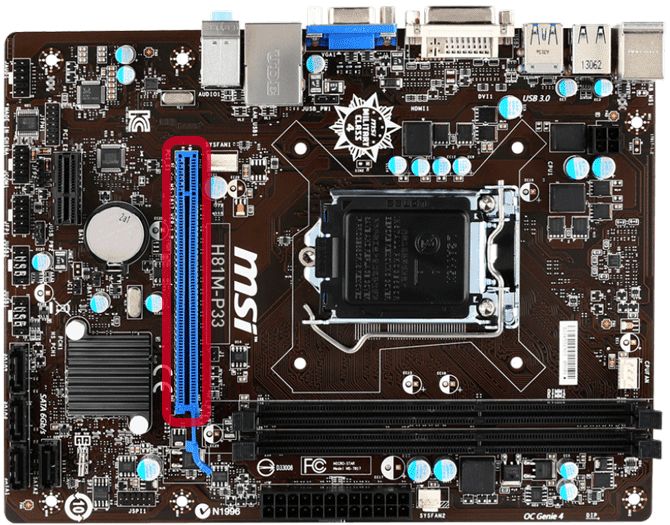

PCI（外围组件互连）插槽可容纳图形和声卡等硬件设备。现代主板主要使用不同的PCIe（PCI Express）版本。最新的PCIe标准是PCIe 4.0
PCI Express旨在替代先前的较旧的总线版本，例如PCI，PCI-X和AGP。

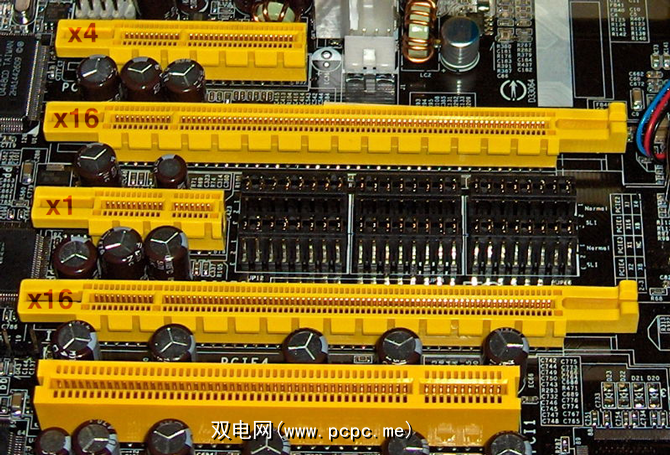

PCI Express插槽采用标准化设计大小从x1（最小）到x16（最大）不等。现代主板通常会为至少一个PCI Express x16插槽分配空间以安装专用的图形卡。
较小的PCI Express插槽（例如x1或x4）通常用于音频和网卡。
与大多数其他PC插槽一样，边缘连接器上的槽口将确定组件的方向。
CMOS电池
您的PC可以引导至其中的原因即使您的OS出现故障，您的BIOS也仍然是因为BIOS位于CMOS芯片内。此CMOS芯片然后由CMOS电池供电。
您可能会收到有关BIOS充电的错误消息，或者遇到某些电压相关的PC问题，因此需要卸下或更换CMOS电池。
只需拉动电池侧面的小手柄即可卸下电池，该电池应立即弹起。请记住，这部分特别容易受到静电冲击，因此请小心使用该组件。
电源连接器

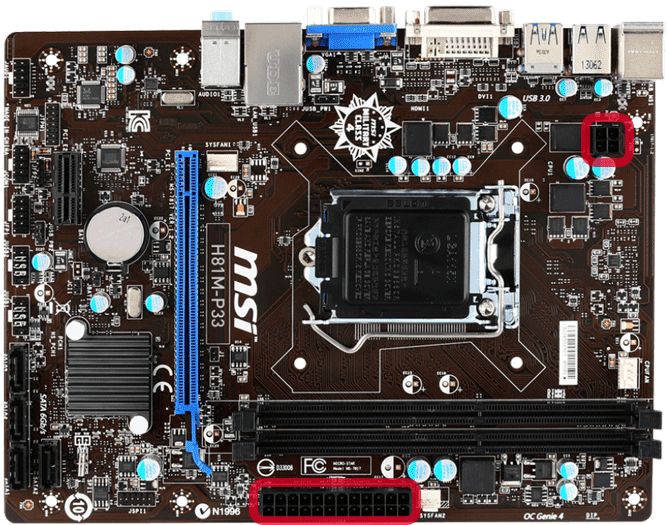

电源连接负责通过电源为主板供电。 。用于这些连接的电缆称为 ATX连接器，可提供与主板的安全且一致的电源连接。
需要两个ATX连接器才能使主板正常工作：一个用于CPU（低端使用4针ATX，高端使用8针ATX），另一个主要连接器（通常是较大的24 ATX）用于板子的其余部分。
前面板和USB连接器

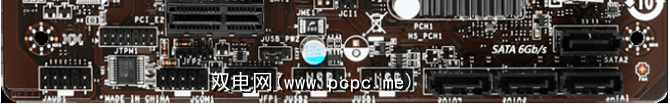

用于其他硬件（如前面板音频和USB输入）的电源连接位于较小的裸针群集中。在我们的示例中，由于默认的MSI标签（JFP，JUSB，JAUD等），它们被命名为 J连接器，尽管该标签方案并不适用于所有主板品牌和型号。

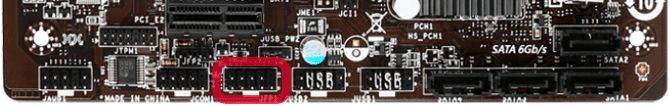

More particularly, front panel connectors (labelled JFP1) require that users install individual pin connectors into the motherboard as opposed to pre-configured connections.
前面板连接器可能会很烦人。例如，放错机箱电源按钮连接器的位置会导致PC无法打开。
在安装前面板连接器时，请务必花点时间。您也可以在线查看用户手册，以找到主板的确切前面板连接器配置。
SATA连接器

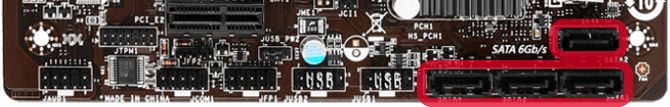

SATA连接器允许用户通过以下方式将硬盘驱动器连接至主板
不同的主板配置对SATA端口的放置方式有所不同，但始终可以注意到该部件的独特插头和板载标签。插头上的小凹窝决定其配置。
后面板

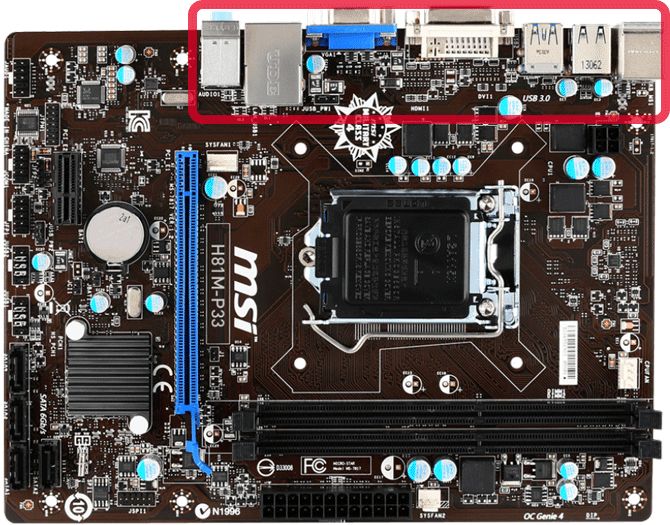

后面板为用户提供了主要的I / O连接阵列，例如LAN，USB和音频端口。

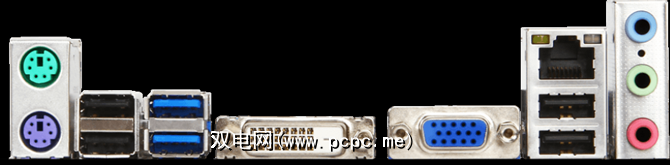

下图提供了H81-P33背面板的纵向布局。
从左到右，端口是： PS / 2端口 >用于较旧的键盘和鼠标（紫色表示键盘，绿色表示鼠标）， 2个USB 2.0端口， 2个USB 3.0端口， DVI （白色）和 VGA （蓝色）用于显示的端口， LAN 端口以及下面的两个附加USB端口，以及 3 x 3.5毫米音频端口（浅蓝色表示麦克风，浅绿色表示音频输入，粉红色表示音频输出）。额外的USB和音频端口通常也位于PC机壳上。
（不是全部），伙计们！
主板是一项复杂的技术。乍一看，颠簸，插头和引脚的集群似乎不堪重负，但工程师并不需要花很多钱就可以构建自己的PC。
现在，您已经了解了基本知识，打开您自己的PC，检查是否可以在自己的主板上找到以上内容。谁知道，如果您需要更换组件，它可能会派上用场。
还有其他您要解释的技术配件吗？在下面的评论中让我们知道！
