如何使用ESP8266制作自己的Wi-Fi连接按钮

物联网具有巨大的DIY潜力。有了足够的专业知识和少量廉价的组件，您就可以构建一个复杂的连接设备系统。

有时候，您想要简单的东西。没有钟声或口哨声，只需执行一个任务的按钮即可。如果您曾经使用Amazon Dash按钮对日常家用物品进行重新排序，那么您可能已经熟悉这种情况。

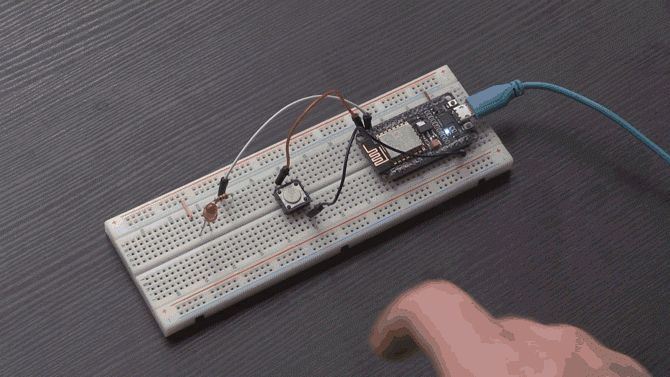

今天，我们将使用NodeMCU制作一个启用Wi-Fi的按钮，并将其编程为使用IFTTT做...好吧，任何事！如果需要，可以在视频后附上书面说明。

所需条件

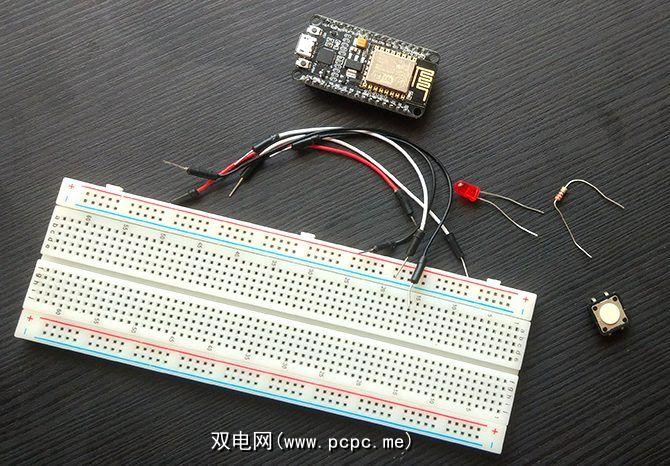

您将需要：

  • 1 x NodeMCU（ESP8266）板，可用在AliExpress上只需2-3美元
  • 1 x按钮
  • 1 x LED（可选）
  • 1 x 220欧姆电阻（可选）
  • 用于编程的Micro USB
  • 已安装Arduino IDE的计算机

    • 除了NodeMCU，您应该能够找到其中的大多数任何Arduino入门套件中的零件。本教程将假定您使用的是可选的LED和电阻，但不是必需的。

    第1步：设置电路

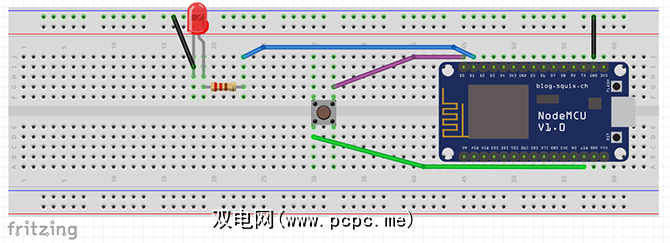

    此项目的硬件设置非常简单。根据此图设置您的电路板。

    紫色线将引脚D0 连接到按钮的一侧。绿线将按钮的另一端连接到 RST引脚。蓝色导线从引脚D1 连接到电阻器和LED。 LED的负极连接到NodeMCU的 GND引脚。

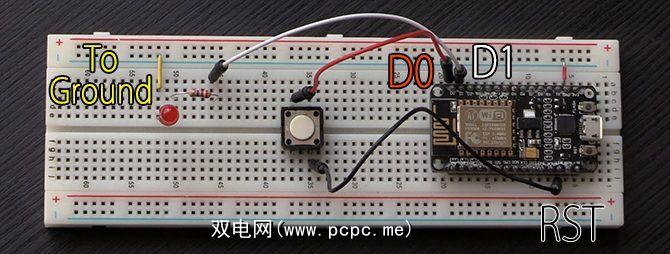

    设置试验板后，其外观应类似于：

    如果您想知道我如何仅使用这些微小的电缆将LED接地，那么我们的快速面包板崩溃过程应该有助于清除它！检查设置并通过USB将NodeMCU连接到计算机。

    步骤2：设置IDE

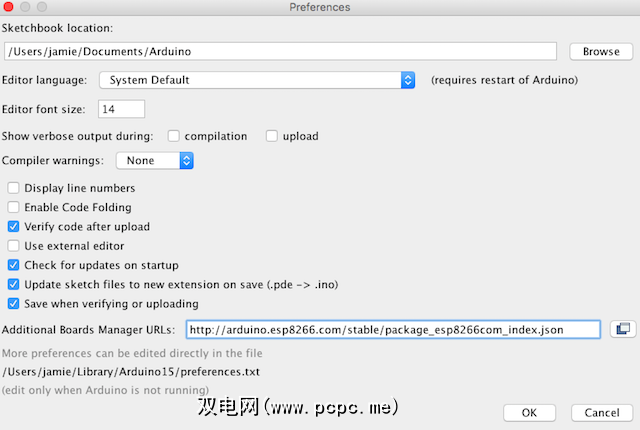

    在进行编码之前，您需要做一些准备。如果尚未安装，请设置Arduino IDE以识别您的NodeMCU板。您可以通过文件>首选项将其添加到板列表中。

    您可以在我们的NodeMCU简介文章中找到有关此步骤的更详细说明。

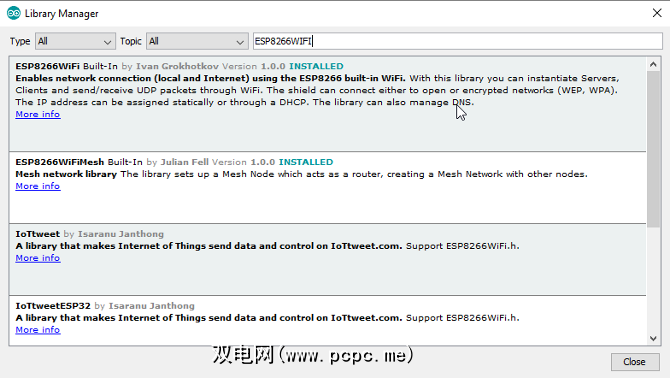

    此项目需要两个库。导航到草图>包含库>管理库。搜索Ivan Grokhotkov的 ESP8266WIFI 并将其安装。该库是为与NodeMCU板建立Wi-Fi连接而编写的。

    这就是我们需要的所有准备工作，让我们编写代码！

    代码将如何工作

    我们将使用 ESP8266WIFI 库建立Wi-Fi连接。 IFTTTWebhooks 库向IFTTT发送请求-在这种情况下，将其发布到Twitter。然后，指示NodeMCU板在不使用时进入睡眠状态以节省电量。

    按下按钮时，它将链接 D0 和 RST 针脚。这将重置板，然后再次执行该过程。

    本教程中的大多数代码对于初学者来说都足够简单。就是说，如果您是入门者，那么在遵循我们的Arduino初学者指南之后，您会发现它容易理解。

    本教程分批遍历代码以帮助您理解。如果您想直接做生意，可以在Pastebin上找到完整的代码。请注意，您仍需要在此代码中填写Wi-Fi和IFTTT凭据才能使其正常工作！

    步骤3：测试深度睡眠

    首先，我们将创建一个简单的测试以显示深度睡眠的工作原理。在Arduino IDE中打开一个新草图。输入以下两个代码块。

    #include <IFTTTWebhook.h>#include <ESP8266WiFi.h>#define ledPin 5 #define wakePin 16#define ssid "YOUR_WIFI_SSID"#define password "YOUR_WIFI_PASSWORD"#define IFTTT_API_KEY "IFTTT_KEY_GOES_HERE"#define IFTTT_EVENT_NAME "IFTTT_EVENT_NAME_HERE"

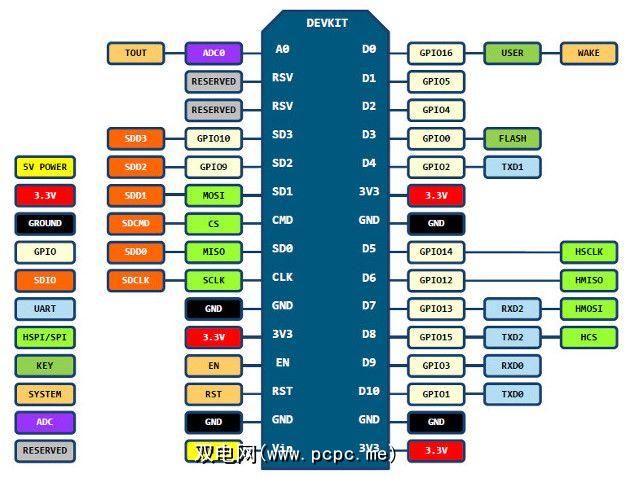

    在这里，我们包括我们的库，并定义了我们在草图中需要的一些变量。您会注意到，与上面的Fritzing图相比，此处的ledPin和akePin编号不同。 NodeMCU与Arduino开发板具有不同的引脚排列。不过，由于这个方便的图表，这不是问题：

    现在创建一个设置函数：

    void setup() {  Serial.begin(115200);  while(!Serial) {   }  Serial.println(" ");// print an empty line before and after Button Press  	  Serial.println("Button Pressed");  Serial.println(" ");// print an empty line    ESP.deepSleep(wakePin); }

    在这里，我们设置了串行端口，并使用while循环等到它开始。由于此代码将在按下重置按钮后触发，因此我们将“已按下按钮" 打印到串行监视器。然后，我们告诉NodeMCU进入深度睡眠状态，直到按下连接 wakePin 和 RST 引脚的按钮。

    最后，为了进行测试，将此添加到您的 loop（）方法：

    void loop(){  //if deep sleep is working, this code will never run.  Serial.println("This shouldn't get printed");}

    通常，Arduino草图在设置后会连续运行循环功能。由于我们在设置结束之前就将电路板送入睡眠状态，因此循环永远不会运行。

    保存您的草图并将其上传到电路板上。打开串行监视器，您应该看到“已按下按钮"。每次按钮触发时，电路板都会复位，并且消息会再次打印。

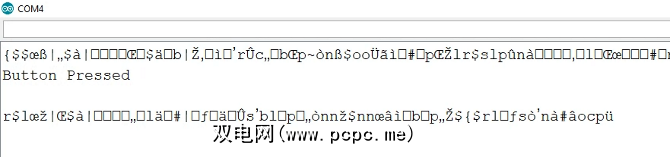

    在某些项目中，您可能已经注意到串行监视器中的一些废话字符。这通常是由于未将串行监视器设置为与 Serial.begin（XXXX）速率相同的波特率。

    许多指南建议以波特率启动串行连接115200这样的项目。我尝试了许多组合，在串行消息前后，它们都有不同程度的乱码。根据各种论坛的帖子，这可能是由于板故障或软件兼容性问题造成的。因为它不会严重影响项目，所以我选择假装它没有发生。

    如果您在串行监视器上遇到问题，请尝试使用不同的波特率，看看哪种最适合您。

    第4步：连接到Wi-Fi

    现在创建一个用于连接到Wi-Fi网络的功能。

    void connectToWifi() {  Serial.print("Connecting to: SSID NAME"); //uncomment next line to show SSID name  //Serial.print(ssid);   WiFi.begin(ssid, password);    Serial.println(" ");// print an empty line  Serial.print("Attempting to connect: ");  //try to connect for 10 seconds  int i = 10;  while(WiFi.status() != WL_CONNECTED && i >=0) {    delay(1000);    Serial.print(i);    Serial.print(", ");    i--;  }  Serial.println(" ");// print an empty line  //print connection result  if(WiFi.status() == WL_CONNECTED){    Serial.print("Connected.");     Serial.println(" ");// print an empty line    Serial.print("NodeMCU ip address: ");     Serial.println(WiFi.localIP());  }  else {    Serial.println("Connection failed - check your credentials or connection");  }}

    此方法尝试连接到您的网络十次之间。连接成功或失败会打印到串行监视器。

    步骤5：调用连接方法

    现在，从不调用 connectToWifi（）。在“已按下按钮"消息之间将呼叫添加到您的设置功能，并使电路板进入睡眠状态。

    connectToWifi();

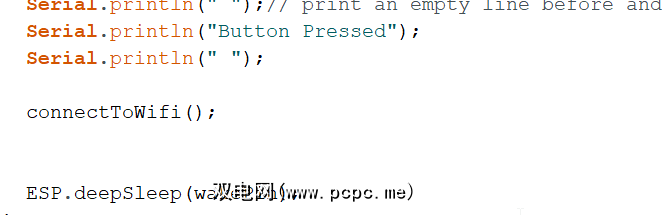

    如果您想知道这适合什么位置，它应该看起来像这样：

    现在，当主板启动时，它将尝试连接到Wi-Fi网络，然后返回设置功能。现在，让我们设置IFTTT集成。

    步骤6：设置IFTTT集成

    IFTTT允许与各种各样的Web服务集成。我们在Wi-Fi PC塔式LED教程中使用了它，以便在收到新电子邮件时发送警报。今天，我们将使用它来按一下按钮发送一条推文。

    导航到我的小程序页面，然后选择新小程序

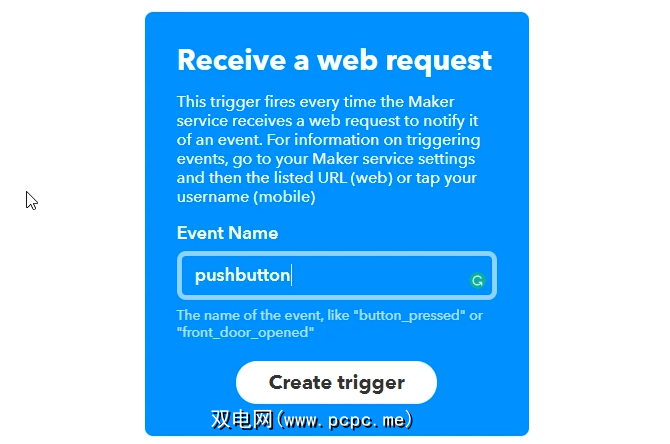

    点击 +此并连接到 Webhooks 。选择“接收网络请求" 并命名您的活动。 保持简单！记下事件名称，稍后需要将其添加到NodeMCU代码中。单击“创建触发器" 。

    步骤7：将IFTTT凭证添加到代码中

    返回Arduino IDE，您需要添加IFTTT API您定义的变量的键和事件名称。要查找API密钥，请导航至我的小程序，然后在服务标签下选择 Webhooks 。选择文档来访问密钥。

    将密钥和事件名称复制到代码中，替换为其设置的临时名称。

    #define IFTTT_API_KEY "IFTTT_KEY_GOES_HERE"#define IFTTT_EVENT_NAME "IFTTT_EVENT_NAME_HERE"

    注意，反斜杠必须保留，仅替换文本即可。

    在调用 connectToWifi（）并使开发板进入睡眠状态之间，创建IFTTTWebhook库对象的实例。该LED会在深度睡眠再次开始之前发出任务完成的信号。

    //just connected to Wi-FiIFTTTWebhook hook(IFTTT_API_KEY, IFTTT_EVENT_NAME);hook.trigger();pinMode(ledPin, OUTPUT);digitalWrite(ledPin, HIGH);   delay(200);              digitalWrite(ledPin, LOW); //now sending board to sleep

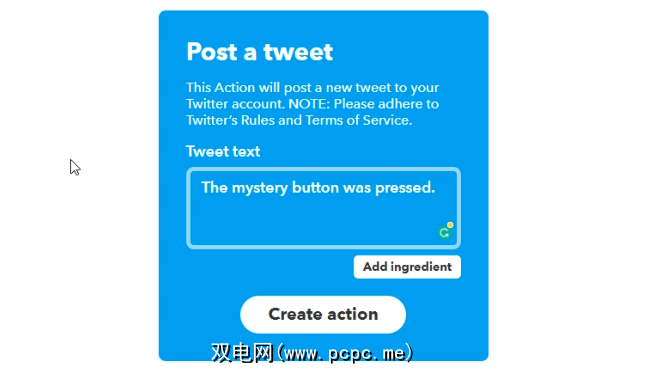

    hook 对象上的调用触发器会触发IFTTT小程序，并应发布到您的Twitter帐户。保存您的草图并上传。现在，您应该有一个功能齐全的推文按钮。

    如果它似乎不起作用，请仔细检查代码和凭据，以防出现错误。如果您确实遇到困难，请从上方获取完整的代码，然后将其与您自己的代码进行比较。

    完成！您如何进一步改进？

    这是Wi-Fi按钮的基本版本，但是有很多方法可以对其进行改进。为简单起见，此处使用USB连接供电。电池将使它完全可以移动，而装有电路的盒子将是完美的初学者3D打印项目。

    尽管使用了深度睡眠，您可能会发现电池很快就会用完。有许多Arduino省电技巧可帮助此类项目。虽然比本教程要难得多，但是如果您从头开始制作自己的节能意识的Arduino，那么电池供电的Wi-Fi按钮可能会持续数月！

    该项目将是智能遥控器的完美之选。家庭应用程序。 IFTTT上已经有大量的家庭自动化小程序。一旦掌握了基础知识，就可以使用几乎任何传感器或开关来触发几乎可以想象的任何服务。
